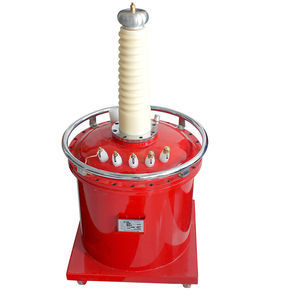

Ölgefüllter Transformator HZJ series

für Unterstationfür Stromnetzfür Industrieanwendungen

Der Prüfumformer, auch als Booster bekannt, ist ein grundlegendes Prüfgerät, das in Kraftwerken, Stromversorgungs- und Verteilungssystemen sowie in wissenschaftlichen Forschungseinheiten eingesetzt wird. Er wird zur Isolationsfestigkeitsprüfung an verschiedenen elektrischen Produkten, elektrischen Geräten und Isoliermaterialien verwendet, um den Isolationsgrad der Produkte zu bewerten, Isolationsfehler zu identifizieren und die Spannungsfestigkeit zu bestimmen. Dieser hochmoderne, in Öl getauchte Hochspannungs-Prüftransformator ist so konstruiert, dass er zuverlässige und präzise Leistung bietet, was ihn zu einem unverzichtbaren Werkzeug für die Prüfung und Messung von Hochspannungsgeräten und -komponenten macht. Struktur Der Transformator besteht aus hochwertigen kaltgewalzten Siliziumstahlblechen und ist als HZJ-Wechselstrom-Prüftransformatoren und HZJZ-Wechsel- und Gleichstrom-Amphibien-Leicht-Hochspannungs-Prüftransformatoren erhältlich. Die Wicklung nimmt ein konzentrisches Pagoden- und mehrschichtiges zylindrisches Design an, wobei die Niederspannungswicklung innen und die Hochspannungswicklung außen liegt. Das Außengehäuse ist tragbar und zeichnet sich durch kompakte Größe, geringes Gewicht, attraktives Aussehen und bequeme Mobilität aus. Arbeitsprinzip Durch den Anschluss der Steuereinheit (Zusatzgerät für den Prüftransformator) an eine 220V (oder 380V für über 10KVA) Stromversorgung und die Anpassung der Eingangsspannung über einen Autotransformator erhält die Primärwicklung des HZJ (oder HZJZ) Prüftransformators den Eingang. Gemäß der elektromagnetischen Induktion erreicht die Sekundärwicklung (Hochspannung) eine Spannung, die proportional zur Primärwicklung ist, was zu einer Hochfrequenzspannung bei der Arbeitsfrequenz führt. Nach der Gleichrichtung durch einen Siliziumstapel und der Filterung durch einen Kondensator wird eine Gleichstrom-Hochfrequenzspannung mit einer Amplitude erhalten, die doppelt so hoch ist wie die Arbeitsfrequenz. Diese Produktreihe umfasst drei Typen: Wechselstrom (YDJ), Wechsel- und Gleichstrom (HZJZ) und die Möglichkeit, HZJ oder HZJZ mit einem 200V-Schalter für den Betrieb als Reihenerregungstransformator zu verbinden. Technische Parameter 1. Technische Parameter der HZJ-Serie von Wechselstrom-Prüftransformatoren: Modell: HZJ-1.5 bis HZJ-50 Kapazität: 1.5 KVA bis 50 KVA Hochfrequenzausgangsspannung: 50 KV Ausgangsstrom: 30 mA bis 1000 mA Eingangsspannung: 200V/400V Temperaturanstieg: 10℃ (30 Minuten) Hauptmerkmale: - Ölgetauchtes Design für verbesserte Isolierung und Kühlung - Hochspannungsausgang für umfassende Prüfungsanwendungen - Robuste Konstruktion mit hochwertigem kaltgewalztem Siliziumstahl - Tragbar und leicht für einfachen Transport - Erhältlich in verschiedenen Modellen und Kapazitäten, um unterschiedliche Prüfanforderungen zu erfüllen Anwendungen: - Isolationsprüfung von elektrischen Produkten und Geräten - Hochspannungsfestigkeitsprüfung - Forschung und Entwicklung in der Elektrotechnik - Routine- und Typprüfungen in Kraftwerken und Umspannwerken Technische Spezifikationen (Beispiel): - Modell: HZJ-1.5 bis HZJ-250 (verschiedene Kapazitäten und Ausgänge) - Kapazität: 1.5 KVA bis 250 KVA - Hochfrequenzausgangsspannung: 50 KV bis 250 KV (je nach Modell) - Ausgangsstrom: 30 mA bis 2500 mA (je nach Modell) - Eingangsspannung: 200V/400V/500V (je nach Modell) - Temperaturanstieg: 10℃ (30 Minuten)
