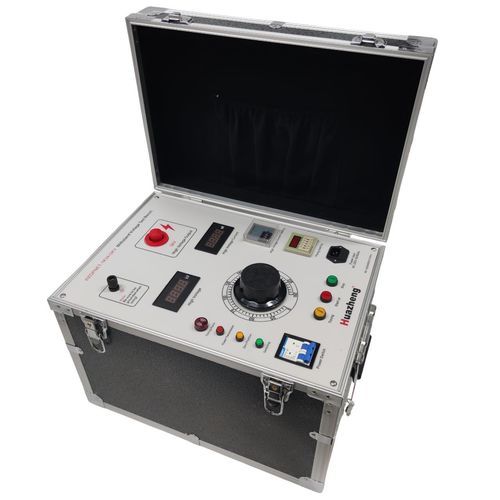

Hipot-Tester HZGPNET-1KVA/3KV

Spannungsimpulselektrische Isolationfür Kabel

Produktübersicht
Das Gerät besticht durch sein ansprechendes Design. Die Ausgangsspannung wird übersichtlich, intuitiv und präzise auf einer Digitalanzeige dargestellt. Die Parametereinstellungen erfolgen über eine kleine Tastatur, was die Bedienung besonders einfach macht. Das gesamte Gerät vereint fortschrittliche Technologie, ein durchdachtes Layout, hohe Genauigkeit, Zuverlässigkeit und einfache Wartung.

Das Gerät zeichnet sich durch ein integriertes Design aus, das Steuereinheit und Prüfspannung vereint. Der Stromschutz ist über einen Drehknopf einstellbar, und das Gerät ist kompakt und leicht. Als kleiner AC/DC-Booster dient es als Basisprüfgerät für Anwender wie Kraftwerke, Stromversorgungs- und -verteilungssysteme sowie wissenschaftliche Forschungseinrichtungen. Es wird zur Durchführung von Durchschlagsfestigkeitsprüfungen unter vorgegebenen Spannungen an verschiedenen elektrischen Produkten, Bauteilen und Isoliermaterialien eingesetzt, um den Isolationsgrad des Produkts zu beurteilen, Isolationsfehler zu identifizieren und die Überspannungsfestigkeit zu messen.

Produktleistungsmerkmale

• Die Wechselspannungsfestigkeit des Instruments kann auf bis zu 3 kV AC, 0,33 A AC erhöht werden.
• Das Gerät zeichnet sich durch sein tragbares Design mit einem Gehäuse aus Aluminiumlegierung aus, das eine hohe Störfestigkeit, eine kompakte Bauweise und ein ansprechendes Erscheinungsbild bietet. Es eignet sich ideal für Gleichspannungsprüfungen an Orten mit geringen Kapazitätsanforderungen.
• Das Gerät verwendet eine digitale Zeitschaltuhr und schützt so das Prüfobjekt wirksam vor Beschädigungen durch versehentliche Defekte. Es verfügt außerdem über eine Zeiteinstellungsfunktion für Isolations- und Spannungsfestigkeitsprüfungen, die eine präzise Zeitmessung erfordern.
• Die einzigartige Anordnung von Spannungs- und Amperemeter ermöglicht dem Bediener ein einfaches Ablesen auf einen Blick.

Technische Produktkennwerte
Betriebsspannung des Instruments: AC220V±10%
Genauigkeit der Instrumentenprüfung: Wechselstrom: 1,5 Pegel
Wechselspannung: Stufe 1,5
Instrumentenausgangsbereich:
Ausgangsleistung: 1 kVA
Ausgangsstrom: 0,33 A
Ausgangsspannung: 3 kV
Zeiteinstellung: 0–99 Sekunden, 0–99 Minuten, 0–99 Stunden
Einstellung des Geräteausgangsstroms: Maximal 1 kVA, darf 333 mA nicht überschreiten.

So verwenden Sie das Produkt
1. Schließen Sie zunächst die Testleitungen an den Ausgang des Hochspannungsprüfgeräts an und verbinden Sie gleichzeitig die Erdung mit blanken Kupferdrähten von mindestens 2,5 mm², um die persönliche Sicherheit zu gewährleisten. Stellen Sie den Strom ein und erhöhen Sie anschließend die Spannung. Das Gerät schützt vor Überschreitung des Nennstroms.
2. Stellen Sie die Zeit mithilfe des Drehknopfes ein (der Schalter lässt sich in 0- und 10-Sekunden-Schritten von rechts nach links einstellen; beispielsweise werden 10 Sekunden als „1“ und „0“ angezeigt). Die maximale Einstellung beträgt 99 Sekunden und muss vor dem Test vorgenommen werden. Der Zeitschalter darf anschließend nicht mehr betätigt werden, da die eingestellte Zeit sonst ungenau sein kann.
3. Nachdem Sie die korrekte Verkabelung überprüft haben, schließen Sie das Netzteil an und schalten Sie den Netzschalter ein. Die Betriebsanzeige (grün) und die Nullpunktanzeige (gelb) sollten leuchten. Leuchtet die Nullpunktanzeige nicht, stellen Sie den Spannungsregler bitte auf Null zurück.
4. Sobald die gelbe Leuchte leuchtet, drücken Sie die „Start“-Taste. Die Ausgangsanzeigeleuchte (rot) sollte aufleuchten. Falls nicht, drücken Sie die „Stop/Reset“-Taste und anschließend erneut die „Start“-Taste.
5. Sobald die rote Kontrollleuchte leuchtet, kann die Spannung ansteigen. Achten Sie genau auf die Hochspannung und den Hochstrom. Wenn die Nennprüfspannung erreicht ist, drücken Sie den Zeitschalter, um den Timer zu starten. Die Hochspannung wird nach Ablauf der eingestellten Zeit automatisch abgeschaltet. Sollten Hochspannung und Hochstrom während des Anlaufs plötzlich auf null fallen, deutet dies auf einen Defekt des Prüflings oder einen zu niedrigen eingestellten Strom hin, wodurch der Überstromschutz ausgelöst wird.
6. Sobald die Zeit abgelaufen ist, stellen Sie den Spannungsregler auf die „Nullstellung“. Schalten Sie nach Abschluss des Tests den Netzschalter aus.

Produktnutzungsumgebung
Umgebungstemperatur: 0 bis 40 °C
Höhe: -
Relative Luftfeuchtigkeit: -
Der Arbeitsplatz sollte frei von chemischem Staub und explosiven Stoffen sein, die die Isolierung erheblich beeinträchtigen könnten.

Vorsichtsmaßnahmen bei der Produktverwendung

• Bitte lesen Sie vor der Verwendung des Spannungsprüfers die folgenden Sicherheitshinweise sorgfältig durch:
• Verwenden Sie eine dreipolige Steckdose mit ordnungsgemäßer Erdung.
• Der Erdungsanschluss des Geräts muss zuverlässig mit der Erde (nicht mit dem Neutralleiter) verbunden sein.
• Die Bediener sollten isolierende Handschuhe tragen und isolierende Matten unter ihren Füßen haben.
• Bevor Sie das Gerät einschalten, vergewissern Sie sich, dass der Spannungsreglerknopf gegen den Uhrzeigersinn bis zum Anschlag gedreht ist.
• Berühren Sie das Prüfobjekt und die Messleitungen nicht, solange Spannung anliegt. Stellen Sie sicher, dass beim Anschließen des Prüfobjekts keine Hochspannung anliegt.
• Um Unfälle zu vermeiden, sollten Kurzschlüsse zwischen dem Hochspannungsausgang und dem Erdungsdraht vermieden werden.
• Im Falle eines Unfalls ist die Stromzufuhr sofort zu unterbrechen.
• Bei der Verwendung eines Fernsteuerknüppels für Testzwecke ist äußerste Vorsicht geboten, um Gefahren zu vermeiden.
• Wenn das Gerät unbelastet ist und die Hochspannung eingestellt wird, handelt es sich bei dem angezeigten Leckstrom um einen normalen Anlaufstrom, der die Messgenauigkeit nicht beeinträchtigt.
• Das Gerät ist ordnungsgemäß zu pflegen. Direkte Sonneneinstrahlung sowie der Einsatz und die Lagerung in heißen, feuchten und staubigen Umgebungen sind zu vermeiden. Die Stromversorgung des Geräts muss beim Verlassen des Arbeitsplatzes getrennt werden.

Weitere Produktdetails
Dieses Gerät kann technische Indikatoren wie die Isolationsstruktur und Isolationsfestigkeit von Prüfgeräten und elektrischen Anlagen erfassen. Es findet breite Anwendung bei elektrischen Geräten, Instrumenten, Transformatoren, Netzkabeln, Wattstundenzählern, Motoren, Steckdosen und Kabeln. Die Spannungsfestigkeitsprüfung liefert Methoden zur Umsetzung nationaler Sicherheitsstandards und unterstreicht damit ihre Bedeutung. Sie ist für Forschungseinrichtungen, Mess- und Prüfungsabteilungen sowie die Energie- und Elektronikindustrie zur Bewertung elektrischer Geräte, elektronischer Instrumente und Haushaltsgeräte unverzichtbar geworden.

Technische Spezifikationen (Liste)

• Betriebsspannung: AC220V±10%
• Genauigkeit: 1,5 Pegel (Wechselstrom und Wechselspannung)
• Ausgangsleistung: 1 kVA
• Ausgangsstrom: 0,33 A
• Ausgangsspannung: 3 kV
• Zeiteinstellung: 0–99 Sekunden, 0–99 Minuten, 0–99 Stunden
• Maximaler Geräteausgangsstrom: 1 kVA, darf 333 mA nicht überschreiten
• Tragbares Design mit Aluminiumlegierung
• Digitale Zeitschaltuhr
• Integriertes Design von Steuereinheit und Prüfspannung
