Im Bereich der Elektrotechnik und -instandhaltung ist die Zuverlässigkeit und Effizienz von Isolierölen von höchster Bedeutung. Das Messgerät zur Bestimmung des dielektrischen Verlustfaktors (tan δ) von Isolierölen erweist sich als unverzichtbares Werkzeug für Fachleute, die sich der Instandhaltung elektrischer Systeme verschrieben haben. Dieses hochentwickelte Gerät misst den dielektrischen Verlustfaktor (tan δ) von Isolierölen und liefert so wichtige Erkenntnisse über Zustand und Leistungsfähigkeit dieser essenziellen Materialien.

Überblick

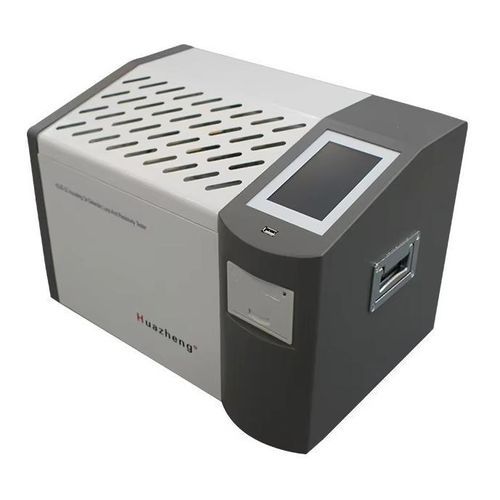

Das Messgerät HZJD-2Z zur Bestimmung des dielektrischen Verlustfaktors und des spezifischen Widerstands von Isolierölen wurde gemäß GB/T5654-2007 („Messungen der relativen Permittivität, des dielektrischen Verlustfaktors und des spezifischen Widerstands von flüssigen Isolierstoffen“) entwickelt und gefertigt. Es dient zur Messung des dielektrischen Verlustfaktors und des spezifischen Widerstands von Isolierölen und anderen Isolierflüssigkeiten. Das Gerät zeichnet sich durch seine integrierte Bauweise aus und umfasst Messzelle, Temperaturregler, Temperatursensor, Messbrücke für den dielektrischen Verlustfaktor, Wechselstrom-Messnetzteil, Standardkondensator, Hochohmmeter, Gleichspannungsquelle und weitere wichtige Komponenten. Es arbeitet volldigital und mit intelligenter, automatischer Messtechnik. Ausgestattet mit einem großen Farb-LCD-Display (800 x 480 Pixel), das jeden Messschritt in chinesischer Sprache anzeigt, speichert und druckt die Messergebnisse automatisch. Dadurch ist eine sichere Bedienung auch für Anwender ohne Fachkenntnisse möglich.

Die wichtigsten Funktionen und Merkmale

• Die verwendete Prüfzelle mit Drei-Elektroden-Anordnung gemäß der nationalen Norm GB/T5654-2007 und einem Elektrodenabstand von 2 mm eliminiert den Einfluss von Streukapazität und Leckströmen auf die Ergebnisse der dielektrischen Verlustmessung. Das Gerät ist mit einem Ölablass-Magnetschalter ausgestattet, sodass die Prüfzelle entleert werden kann, falls sie nicht entnommen und mit der Prüfprobe gespült werden soll.
• Das Gerät nutzt Mittelfrequenz-Induktionserwärmung und einen PID-Temperaturregelalgorithmus. Diese Heizmethode bietet die Vorteile einer berührungslosen Erwärmung zwischen Prüfzelle und Heizkörper, einer gleichmäßigen Erwärmung, einer hohen Heizgeschwindigkeit, einer komfortablen Steuerung und einer präzisen Temperaturregelung innerhalb des vorgegebenen Toleranzbereichs.
• Der interne Standardkondensator ist ein mit SF6-Gas gefüllter Drei-Elektroden-Kondensator, dessen dielektrischer Verlust und elektrische Kapazität unabhängig von Umgebungstemperatur, Luftfeuchtigkeit und anderen Einflüssen sind, sodass die Genauigkeit des Instruments auch nach längerem Gebrauch gewährleistet werden kann.
• Das Wechselstrom-Prüfnetzteil nutzt eine AC-DC-AC-Wandlung, um Schwankungen in Netzspannung und -frequenz, die die Messgenauigkeit des dielektrischen Verlustfaktors beeinträchtigen könnten, effektiv zu vermeiden. Selbst mit einem Generatorbetrieb funktioniert das Gerät einwandfrei.
• Perfekte Schutzfunktion: Bei Überspannung, Überstrom oder Kurzschluss unterbricht das Gerät die Stromzufuhr umgehend und gibt eine Warnmeldung aus. Auch bei Ausfall oder fehlender Verbindung des Temperatursensors erfolgt eine Warnmeldung.
• Im Mittelfrequenz-Induktionsheizofen befindet sich ein Temperaturbegrenzungsrelais. Bei einer Temperatur über 120 Grad schaltet das Gerät das Relais ab und stoppt den Heizvorgang.
• Die Einstellung der Versuchsparameter wird vereinfacht. Temperatur-Einstellbereich: 0–125 °C, Wechselspannungs-Einstellbereich: 500–2000 V, Gleichspannungs-Einstellbereich: 0–500 V.
• Großes LCD-Display mit Hintergrundbeleuchtung und klarer Anzeige. Benutzerfreundliche Oberfläche: Folgen Sie einfach den chinesischen Menüanweisungen, geben Sie den Befehl ein, und das Gerät führt den Test automatisch durch. Die Testergebnisse werden automatisch gespeichert und ausgedruckt.
• Mit eingebauter Echtzeituhr können Datum und Uhrzeit des Tests gespeichert, angezeigt und zusammen mit den Testergebnissen ausgedruckt werden.
• Kalibrierfunktionen der gereinigten Trockenzelle. Die Messung der Kapazität und des dielektrischen Verlustfaktors der Trockenzelle ermöglicht die Bestimmung ihrer Reinigungs- und Montagebedingungen. Die Kalibrierdaten werden automatisch gespeichert und erleichtern so die Berechnung der relativen Permittivität und des spezifischen Gleichstromwiderstands.

Wichtige technische Indikatoren
Spannungsversorgung: Wechselstrom 220 V ±10 %
Netzfrequenz: 50 Hz/60 Hz ±1 %
Messbereich:
Elektrische Kapazität: 5 pF bis 200 pF
Relative Permittivität: 1.000 bis 30.000
Dielektrischer Verlustfaktor: 0,00001–100
Gleichstromwiderstand: 2,5 MΩm – 20 TΩm
Messgenauigkeit:
Elektrische Kapazität: ± (1 % des Messwerts + 0,5 pF)
Relative Permittivität: ±1 % des Messwerts
Dielektrischer Verlustfaktor: ± (1 % des Messwerts + 0,0001)
Gleichstromwiderstand: ±10 % des Messwerts
Auflösung:
Elektrische Kapazität: 0,01 pF
Relative Kapazität: 0,001
Dielektrischer Verlustfaktor: 0,00001
Gemessener Temperaturbereich: 0 bis 125 °C
Temperaturmessfehler: ±0,5°C
Prüfspannung AC (Effektivwert): 500–2000 V, stufenlos einstellbar, Frequenz 50 Hz
Prüfspannung DC: 0–500 V stufenlos einstellbar
Stromverbrauch: 100 W
Äußere Abmessungen: 500×360×420 mm
Gesamtgewicht: 22 kg

Gebrauchszustand
Umgebungstemperatur: 0°C–40°C
Relative Luftfeuchtigkeit (RH):

Technische Spezifikationen (Liste)

• Modell: HZJD-2Z
• Spannungsversorgung: AC 220 V ±10 %
• Netzfrequenz: 50 Hz/60 Hz ±1 %
• Messbereich elektrische Kapazität: 5 pF bis 200 pF
• Messbereich relative Permittivität: 1.000 bis 30.000
• Messbereich dielektrischer Verlustfaktor: 0,00001–100
• Messbereich Gleichstromwiderstand: 2,5 MΩm – 20 TΩm
• Messgenauigkeit elektrische Kapazität: ± (1 % des Messwerts + 0,5 pF)
• Messgenauigkeit relative Permittivität: ±1 % des Messwerts
• Messgenauigkeit dielektrischer Verlustfaktor: ± (1 % des Messwerts + 0,0001)
• Messgenauigkeit Gleichstromwiderstand: ±10 % des Messwerts
• Auflösung elektrische Kapazität: 0,01 pF
• Auflösung relative Kapazität: 0,001
• Auflösung dielektrischer Verlustfaktor: 0,00001
• Gemessener Temperaturbereich: 0 bis 125 °C
• Temperaturmessfehler: ±0,5°C
• Prüfspannung AC (Effektivwert): 500–2000 V, stufenlos einstellbar, Frequenz 50 Hz
• Prüfspannung DC: 0–500 V stufenlos einstellbar
• Stromverbrauch: 100 W
• Abmessungen: 500×360×420 mm
• Gewicht: 22 kg
