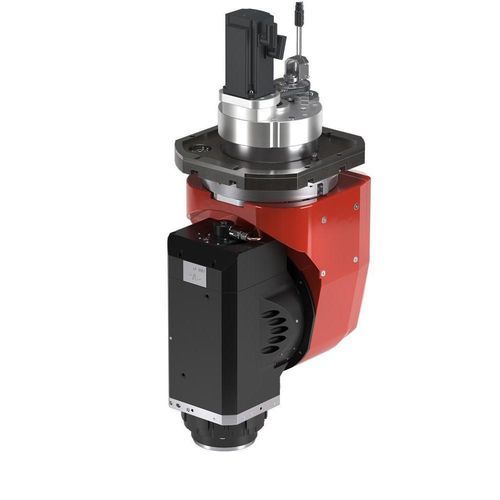

Winkelkopf für Bearbeitungseinheit HS678

Fräsermotorisiert

Übersicht
Erfahren Sie mehr über den HS678 1‑ und 2‑Achsen Bearbeitungskopf von HSD, entwickelt und gefertigt für präzise Bearbeitung von Metallen und Verbundwerkstoffen. Der HS678 ist in mehreren Motorvarianten verfügbar und für die Integration in Fräsmaschinen und Bearbeitungszentren weltweit ausgelegt.

Anwendungen / Werkstoffe

• Metall
• Verbundwerkstoff

Technisches Datenblatt (Tabelle)
Motorhersteller | Siemens, Fanuc, Yaskawa | Siemens, Fanuc, Yaskawa
Max. Drehmoment Achse A [Nm] | 1225 | 1200
Max. Drehmoment Achse C [Nm] | 1225 | 1200
Klemmmoment Bremsen Achse A [Nm] | 1080 | 1080
Klemmmoment Bremsen Achse C [Nm] | 1080 | 1080
Max. Geschwindigkeit Achse A [° / s] | 120 | 120
Max. Geschwindigkeit Achse C [° / s] | 200 | 200
Messsystem Genauigkeit A [arcsec] | 60(30) | 60(30)
Messsystem Genauigkeit C [arcsec] | 60(30) | 60(30)
Winkelbereich Achse A [°] | ±120 | ±120
Winkelbereich Achse C [°] | ±245 | ±245
Gewicht [kg] | ≈2 280 | ≈2 280

Eigenschaften / Technische Daten

• Modell: HS678
• Unterstützte Motorhersteller: Siemens, Fanuc, Yaskawa
• Max. Drehmoment Achse A: 1225 Nm (Option/Konfiguration: 1200 Nm)
• Max. Drehmoment Achse C: 1225 Nm (Option/Konfiguration: 1200 Nm)
• Klemmmoment der Bremsen (A, C): 1080 Nm
• Max. Geschwindigkeit A: 120 °/s
• Max. Geschwindigkeit C: 200 °/s
• Messsystemgenauigkeit (A, C): 60 (30) arcsec
• Winkelbereich Achse A: ±120°
• Winkelbereich Achse C: ±245°
• Ungefähres Gewicht: ≈2 280 kg
