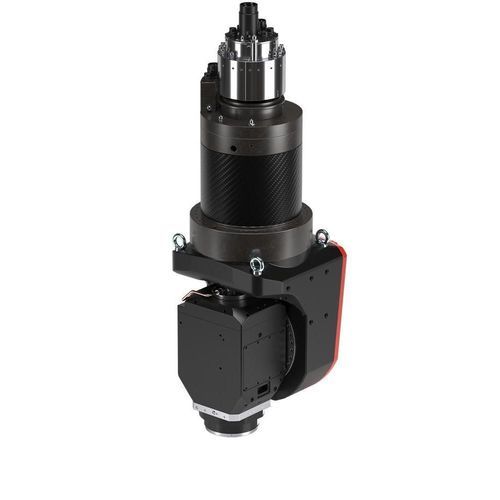

Winkelkopf für Bearbeitungseinheit HST810 MS

Fräserzur industriellen Anwendungmotorisiert

Übersicht
Der HST810 MS ist ein HSD Bearbeitungskopf für 1 und 2 Achsen, konzipiert für industrielle Bearbeitungsaufgaben an einer Vielzahl von Materialien und Metallen. Er integriert HSD Direktantriebe und liefert das Drehmoment und die Positionsgenauigkeit, die in anspruchsvollen Bearbeitungsumgebungen erforderlich sind.

Produkt-Highlights

• Konfiguration: erhältlich als 1-Achsen- oder 2-Achsen-Kopf
• HSD Direktantrieb zur Reduzierung von Spiel und zur Verbesserung der dynamischen Reaktion
• Geeignet für die Bearbeitung unterschiedlicher Materialien und Metalle
• Entwickelt für industrielle Anwendungen mit Anforderungen an hohes Drehmoment und Präzision

Technisches Datenblatt
Motorhersteller: HSD Direct Drive
Max. Drehmoment Achse A [Nm]: 707
Max. Drehmoment Achse C [Nm]: 1250
Festhaltemoment Bremsen Achse A [Nm]: 2000
Festhaltemoment Bremsen Achse C [Nm]: 4000
Max. Drehzahl Achse A [° / s]: 180
Max. Drehzahl Achse C [° / s]: 180
Messsystem Genauigkeit A [arcsec]: 2
Messsystem Genauigkeit C [arcsec]: 2
Achsenbereich A [°]: ±110
Achsenbereich C [°]: ±360
Gewicht [kg]: ≈ 550

Technische Spezifikationen

• Motorhersteller: HSD Direct Drive
• Max. Drehmoment Achse A: 707 Nm
• Max. Drehmoment Achse C: 1250 Nm
• Festhaltemoment (Bremsen Achse A): 2000 Nm
• Festhaltemoment (Bremsen Achse C): 4000 Nm
• Max. Drehzahl Achse A: 180 °/s
• Max. Drehzahl Achse C: 180 °/s
• Messsystemgenauigkeit Achse A: 2 arcsec
• Messsystemgenauigkeit Achse C: 2 arcsec
• Drehbereich Achse A: ±110°
• Drehbereich Achse C: ±360°
• Ca. Gewicht: 550 kg
