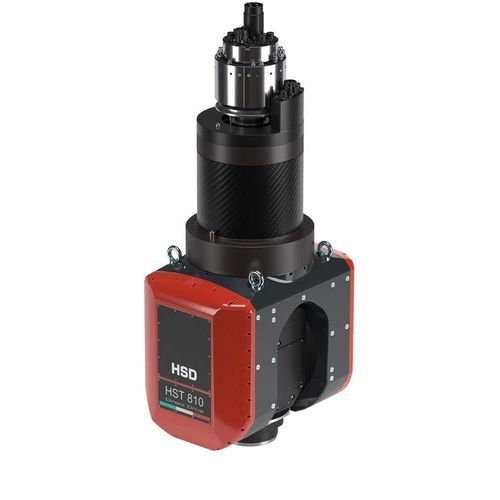

Winkelkopf für Bearbeitungseinheit HST810 DS

FräserFräsermotorisiert

Produktübersicht
Der HST810 DS ist ein 1- und 2-Achsen-Bearbeitungskopf, ausgelegt zur Integration in CNC-Bearbeitungszentren für Fräs- und Feinbearbeitungsaufgaben an unterschiedlichen Werkstoffen und Metallen. Er kombiniert Direct-Drive-Motoren mit präzisen Messsystemen für reproduzierbare Winkelpositionierung und dynamisches Ansprechverhalten.

Technisches Datenblatt
Motor brand: HSD Direct Drive
A Axis Max torque [Nm]: 1.414
C Axis Max torque [Nm]: 1.250
Clamping torque Axis brakes A [Nm]: 4.000
Clamping torque Axis brakes C [Nm]: 4.000
Max. speed Axis A [° / sec]: 180
Max. speed Axis C [° / sec]: 180
Measuring System Accuracy A [arcsec]: 2
Measuring System Accuracy C [arcsec]: 2
A Axis range [°]: ±110
C Axis range [°]: ±360
Weight [kg]: ≈ 650

Eigenschaften / Technische Spezifikationen

• Motor brand: HSD Direct Drive
• A Axis Max torque: 1.414 Nm
• C Axis Max torque: 1.250 Nm
• Clamping torque Axis brakes A: 4.000 Nm
• Clamping torque Axis brakes C: 4.000 Nm
• Max. speed Axis A: 180 °/sec
• Max. speed Axis C: 180 °/sec
• Measuring System Accuracy A: 2 arcsec
• Measuring System Accuracy C: 2 arcsec
• A Axis range: ±110°
• C Axis range: ±360°
• Weight: ≈ 650 kg
