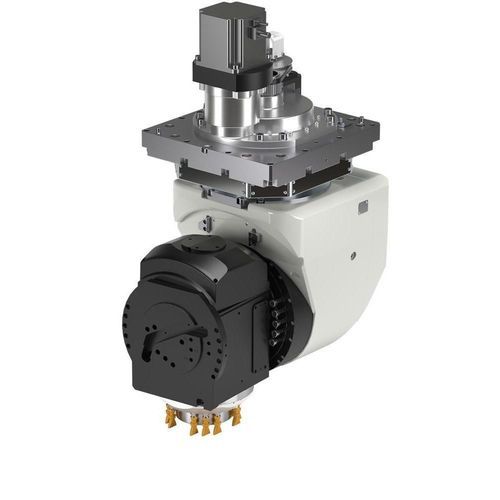

Winkelkopf für Bearbeitungseinheit HS778

Fräserzur industriellen Anwendungkompakt

Übersicht
Der HS778 ist ein 1- und 2-Achsen-Bearbeitungskopf, der von HSD entwickelt, gefertigt und weltweit vertrieben wird und sich für die Bearbeitung einer Vielzahl von Werkstoffen und Metallen eignet.

Anwendungen

• Industrielle Bearbeitungsprozesse an einer breiten Palette von Werkstoffen und Metallen
• Integration in Werkzeugmaschinen, die 1-Achsen- oder 2-Achsen-Kopf-Lösungen erfordern

Hauptmerkmale

• Kompatible Motorenmarken: Siemens, Fanuc, Yaskawa
• Hohe Achsdrehmomente für schwere Bearbeitungsaufgaben (A und C: 2.400 Nm)
• Achsbremse mit hohem Klemmmoment für stabile Operationen (A: 2.000 Nm; C: 3.000 Nm)
• Hohe maximale Achsgeschwindigkeiten für gesteigerte Produktivität (A: 85 °/sec; C: 115 °/sec)
• Hochpräzise Messsysteme (Arcsec-Niveau: A 60 (20); C 60 (30))
• Kompakte Arbeitsbereiche für die Achsen A und C (A: ±100°; C: ±262°)
• Ungefähres Installationsgewicht: ≈ 350 kg

Technisches Datenblatt
Motorenmarke: Siemens, Fanuc, Yaskawa
A Achse Max Drehmoment [Nm]: 2.400
C Achse Max Drehmoment [Nm]: 2.400
Klemmmoment Achsbremse A [Nm]: 2.000
Klemmmoment Achsbremse C [Nm]: 3.000
Max. Geschwindigkeit Achse A [° / sec]: 85
Max. Geschwindigkeit Achse C [° / sec]: 115
Messsystemgenauigkeit A [arcsec]: 60 (20)
Messsystemgenauigkeit C [arcsec]: 60 (30)
A Achse Bereich [°]: ±100
C Achse Bereich [°]: ±262
Gewicht [kg]: ≈ 350

Eigenschaften / technische Spezifikationen

• Motorenmarke: Siemens, Fanuc, Yaskawa
• A Achse Max Drehmoment: 2.400 Nm
• C Achse Max Drehmoment: 2.400 Nm
• Klemmmoment Achsbremse A: 2.000 Nm
• Klemmmoment Achsbremse C: 3.000 Nm
• Max. Geschwindigkeit Achse A: 85 °/sec
• Max. Geschwindigkeit Achse C: 115 °/sec
• Messsystemgenauigkeit A: 60 (20) arcsec
• Messsystemgenauigkeit C: 60 (30) arcsec
• A Achse Bereich: ±100°
• C Achse Bereich: ±262°
• Gewicht: ungefähr 350 kg
