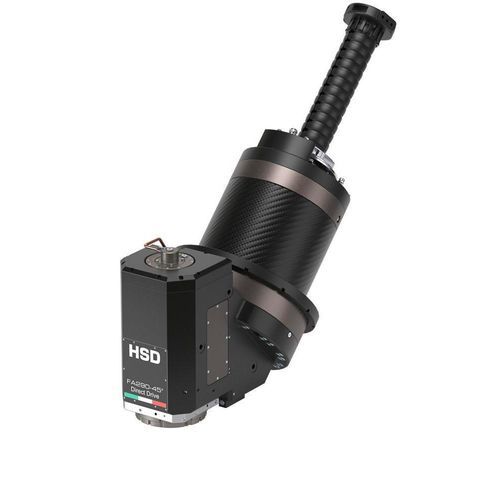

1-Achs-Fräskopf FA290

2-AchsenindexierbarCNC

Produktübersicht
Die FA290 1- und 2-Achsen-Fräsköpfe, entwickelt und gefertigt von HSD, sind für die Bearbeitung von Metallen und einer Vielzahl industrieller Werkstoffe ausgelegt. Sie bieten C‑Achsfunktionalität für Anwendungen mit Winkelindexierung und Rotation und sind zur Integration in CNC-Werkzeugmaschinen vorgesehen.

Anwendungen / Materialien

• Metallbearbeitung
• Mehrachsen-Fräsen mit Dreh-/Positionieranforderung der C-Achse

Zugehörige Produkte

• ES511

Technische Daten
Motor Marke: HSD Direct Drive
A-Achse Max. Drehmoment [Nm]: /
C-Achse Max. Drehmoment [Nm]: 750
Spannmoment A [Nm]: /
Spannmoment C [Nm]: 4.000
Max. Geschwindigkeit A [°/s]: /
Max. Geschwindigkeit C [°/s]: 240
Messsystem-Genauigkeit A [arcsec]: /
Messsystem-Genauigkeit C [arcsec]: 5
A-Achsenbereich [°]: /
C-Achsenbereich [°]: ±120
Gewicht [kg]: ≈ 260

Merkmale / technische Spezifikationen

• Motor Marke: HSD Direct Drive
• C-Achse Max. Drehmoment: 750 Nm
• C-Achse Spannmoment: 4.000 Nm
• C-Achse Max. Geschwindigkeit: 240 °/s
• C-Achse Messsystem-Genauigkeit: 5 arcsec
• C-Achse Drehbereich: ±120°
• Ungefähres Gewicht: ≈ 260 kg

Hinweis
In der Quelle nicht angegebene Felder sind mit / gekennzeichnet.
