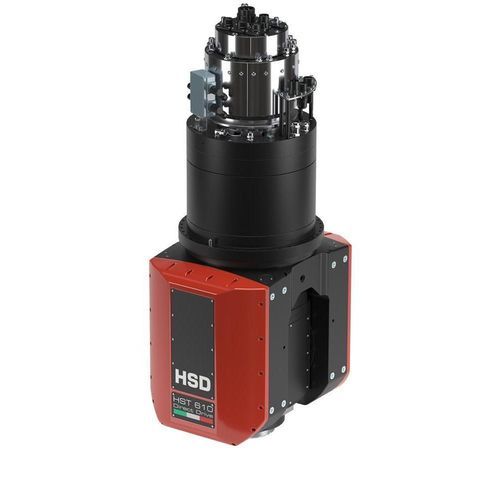

Fräser-Winkelkopf HST610 DS

zur industriellen AnwendungFräserIntegral

Übersicht
Erfahren Sie mehr über den HST610 DS 1- und 2-Achsen-Kopf, entwickelt, gefertigt und weltweit vertrieben von HSD für die Bearbeitung von Metallen, Verbundmaterialien und Holz. Der HST610 DS ist ein Multi-Achsen-Kopf für industrielle Bearbeitungsaufgaben, die präzise Winkelpositionierung und hohes Drehmoment erfordern.

Hauptmerkmale

• Erhältlich als 1-Achsen- oder 2-Achsen-Kopf (Achsen A und C)
• Für die Metallbearbeitung und Composite-/Holzanwendungen geeignet
• Integrierte HSD Direct Drive Motorentechnologie

Produkt-Tags

• Metall

Technisches Datenblatt (Tabelle)
Motorhersteller: HSD Direct Drive
Max. Drehmoment Achse A [Nm]: 480
Max. Drehmoment Achse C [Nm]: 680
Haltemoment Bremsen Achse A [Nm]: 2.000
Haltemoment Bremsen Achse C [Nm]: 2.000
max. Geschwindigkeit Achse A [° / s]: 300
max. Geschwindigkeit Achse C [° / s]: 300
Messsystem Genauigkeit A [arcsec]: 5 (2 auf Anfrage)
Messsystem Genauigkeit C [arcsec]: 4 (2 auf Anfrage)
Bereich Achse A [°]: ±110
Bereich Achse C [°]: ±360
Gewicht [kg]: ̴ 310

Anwendungen / typische Einsatzfälle

• Hochpräzise 1- und 2-Achsen-Bearbeitungsköpfe für Metall, Verbundwerkstoffe und Holz
• Industrielle Bearbeitungsprozesse, die hohes Drehmoment und genaue Winkelpositionierung erfordern
• Integration in Mehrachsen-Bearbeitungszentren und spezielle Produktionslinien

Merkmale / technische Spezifikationen

• Motorhersteller: HSD Direct Drive
• Max. Drehmoment Achse A: 480 Nm
• Max. Drehmoment Achse C: 680 Nm
• Haltemoment Bremsen Achse A: 2.000 Nm
• Haltemoment Bremsen Achse C: 2.000 Nm
• Max. Geschwindigkeit Achse A: 300 °/s
• Max. Geschwindigkeit Achse C: 300 °/s
• Messsystem Genauigkeit A: 5 arcsec (2 arcsec auf Anfrage)
• Messsystem Genauigkeit C: 4 arcsec (2 arcsec auf Anfrage)
• Bereich Achse A: ±110°
• Bereich Achse C: ±360°
• Gewicht: ca. 310 kg
