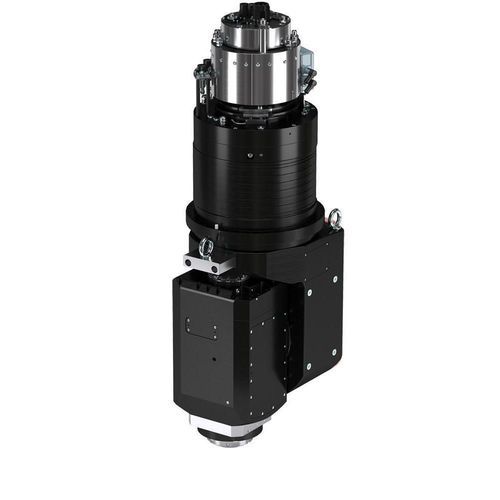

Winkelkopf zur industriellen Anwendung HST610 MS

Fräserregelbarmotorisiert

Produktübersicht
Der HST610 MS 1‑ und 2‑Achsen Bearbeitungskopf, entwickelt, gefertigt und vertrieben von HSD, ist für industrielle Bearbeitungsaufgaben konzipiert. Geeignet zur Bearbeitung unterschiedlicher Materialien und Metalle; höhere Messgenauigkeit auf Anfrage erhältlich.

Anwendungen

• Industrielle CNC-Bearbeitungszentren
• Präzisionsbearbeitung von Metallen und verschiedenen Materialien

Technisches Datenblatt
Motor brand: HSD Direct Drive
A Achse Max Drehmoment [Nm]: 480
C Achse Max Drehmoment [Nm]: 680
Klemmmoment Bremsen Achsen A [Nm]: 2.000
Klemmmoment Bremsen Achsen C [Nm]: 2.000
Max. Geschwindigkeit Achse A [° / sec]: 300
Max. Geschwindigkeit Achse C [° / sec]: 300
Messsystem Genauigkeit A [arcsec]: 4 (2 auf Anfrage)
Messsystem Genauigkeit C [arcsec]: 4 (2 auf Anfrage)
A Achse Bereich [°]: ±110
C Achse Bereich [°]: ±360
Gewicht [kg]: ca. 290

Merkmale / technische Spezifikationen

• Motor brand: HSD Direct Drive
• Achse A Max Drehmoment: 480 Nm
• Achse C Max Drehmoment: 680 Nm
• Klemmmoment Bremsen (A/C): 2.000 Nm
• Max. Drehzahl (A/C): 300 °/sec
• Messsystem Genauigkeit: 4 arcsec Standard (2 arcsec auf Anfrage)
• Arbeitsbereiche: A ±110°, C ±360°
• Ungefähres Gewicht: 290 kg
