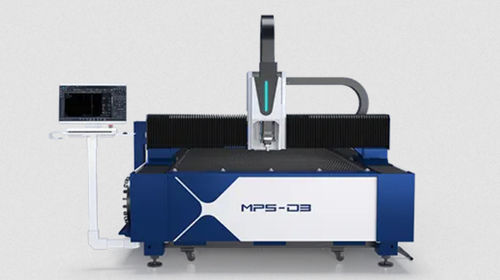

Faserlaser-Schneidemaschine MPS-D3

für Metallfür BlechCNC

Übersicht
Die MPS-D3 ist eine offene Faser-Laserschneidemaschine für die Blechbearbeitung. Sie vereint eine platzsparende Laserintegration mit präziser Steuerung der Hilfsgase, um stabile Schneidleistungen bei reduzierten Betriebskosten zu ermöglichen.

Kosteneffizienz

• Niedrige Anschaffung und kontrollierte Betriebskosten
• Präzise Gassteuerung zur Minimierung des Gasverbrauchs
• Laser im Schaltschränkintegriert zur Platzersparnis
• Verschleißfeste Komponenten für lange Wartungsintervalle
• Konstruktives Nesten reduziert Blechverschnitt
• Schnelle Gaskalibrierung zur Verbesserung der Schnittstabilität

Flexible Materialzuführung

• Offene Struktur ermöglicht mehrseitiges Be- und Entladen
• Vollständiger Einblick in den Schneidbereich zur Prozessüberwachung
• Drehbares, ergonomisches Bedienfeld für den Anwender

Robuste Konstruktion

• Verstärkte Maschinenbettstruktur
• Hochsteifes Maschinenbett mit thermischer Spannungsarmbehandlung für Präzision und Vibrationsfestigkeit

Dynamische Leistung

• Stabiles Antriebssystem mit hoher Lebensdauer
• Konstruktions- und verteilter Schweißaufbau reduziert innere Spannungen bei Erhalt der Steifigkeit

Betrieb und Integration

• Fortschrittliches Bus-Steuerungssystem zur Bewegungskoordination
• Hohe Schneidleistung mit präziser Steuerung
• Ein-Klick-Import für DWG-, DXF-, LXDS-Dateiformate
• Unterstützt MES-Integration für Echtzeitüberwachung und Aufgabenaktualisierungen per Mobil-App

Logistik und Installation

• Modulare Standardmaschinen mit abnehmbarer Quertraverse zur Reduzierung des Transportvolumens
• 3000W/6000W-Standardversionen können mit integriertem Laser für montagefertige Inbetriebnahme geliefert werden

Hochpräzise Komponenten

• Doppelt angetriebene Präzisionsgetriebe mit Ritzel-und-Zahnstangen-Antrieb
• Hochfeste Materialien und spezielle Oberflächenbehandlungen für Verschleißfestigkeit

Technische Daten (Beispiel)
Arbeitsbereich [mm]: 3000 mm × 1500 mm
Max. Positioniergeschwindigkeit (X/Y): 120 m/min
Max. Beschleunigung: 1.2 G
Positioniergenauigkeit (X/Y): ±0.05 mm
Wiederholgenauigkeit (X/Y): ±0.03 mm
Abmessungen (L×B×H): 4900 mm × 2250 mm × 2000 mm
Laserleistung: 3000 W / 6000 W (optional)

Spezifikationen

• Modell: MPS-D3
• Arbeitsbereich: 3000 mm × 1500 mm
• Max. Positioniergeschwindigkeit: 120 m/min
• Max. Beschleunigung: 1.2 G
• Positioniergenauigkeit: ±0.05 mm
• Wiederholgenauigkeit: ±0.03 mm
• Abmessungen (L×B×H): 4900 × 2250 × 2000 mm
• Laserleistungsoptionen: 3000 W oder 6000 W
• Offene Faser-Laserschneidemaschine mit Einzelplattform
• Integrierter Laser im Schaltschrank (platzsparend)
• Hochsteifes Maschinenbett mit thermischer Spannungsarmbehandlung
• Unterstützt DWG/DXF/LXDS-Import und MES-Integration
