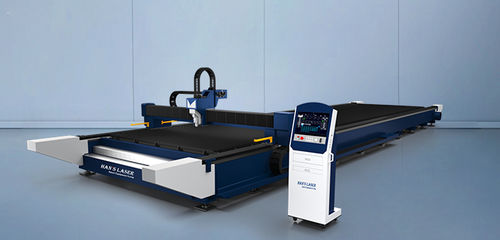

Faserlaser-Schneidemaschine GIANT Series

GroßformatPortaltypHochpräzision

Übersicht
Diese Faserlaserschneidanlage mit Doppelantrieb verbindet präzise Mechanik mit ytterbiumbasierter Faserlasertechnologie und bietet eine hohe elektro-optische Effizienz sowie einen stabilen 24/7-Betrieb. Die optimierte Antriebsstruktur sorgt für ein ausgeglichenes Trägheits-/Drehmomentverhältnis und damit für verbesserte dynamische Stabilität, während das modulare Halbleiter-Laserkonzept Redundanz für kontinuierliche industrielle Produktion ermöglicht.

Hauptmerkmale

• Hocheffizientes Ytterbium-Faserlasersystem mit bis zu 35 % elektro-optischer Umwandlung zur Senkung der Betriebskosten.
• Portalstruktur mit Doppelantrieb und hochmomentigen Präzisionsgetrieben für präzise und stabile Bewegungskontrolle.
• Modulares Halbleiter- und redundantes Faserlaser-Design für durchgehende 24-Stunden-Produktion.
• Ausgelegt für Großformatzuschnitte mit hoher Anpassungsfähigkeit an Prozessänderungen.

Modulare Schneidplattform

• Modulare Bauweise trennt Tisch und Maschinenbett, reduziert thermische Einflüsse durch Hochleistungs­schnitte und minimiert Stöße und Vibrationen beim Be- und Entladen.

Maschinenbett

• Steifes, großquerschnittiges Stahlbett mit gebogenen/eingelassene/verschweißten Platten und innenliegenden Verstärkungsrippen, optimiert mittels Finite-Elemente-Analyse (FEA) für strukturelle Steifigkeit.
• Fertigung mit Glühbehandlung, Grobfräsen, Vibrationsalterung und Präzisionsendbearbeitung zur Sicherstellung dauerhafter Genauigkeit.

Werkzeugmaschinenschutz

• Not-Halt-Taster an beiden Seiten des Querträgers, mechanische Endschalter an den Achsenden und Puffer­einrichtungen gewährleisten sichere Maschinenbewegungen.

Extrudierte Aluminiumträger

• Für Breiten unter 4,5 m werden FEA-optimierte, hochsteife Extrusionsprofile mit Innenhohlraum zur Spannungsableitung eingesetzt, was Gewicht reduziert und Dynamik verbessert.
• Adaptive, teleskopische Verbindung zwischen Träger und Palette sorgt für langfristige Schnittstabilität bei variierenden Betriebsbedingungen.

Automatische Spielkompensation

• Integrierter automatischer Anti-Backlash-Mechanismus an beiden Seiten des X-Achsen-Wagens garantiert präzises Zahnrad-Zahnstangen-Eingriffverhalten und erhält Genauigkeit über lange Verfahrwege bei Großformatanwendungen.

Technische Daten - Beispiel
GIANT Series
Laserleistung: 20 kW / 30 kW
Schneidbereich (X × Y): 8000 mm × 3000 mm
Positioniergenauigkeit: X-Achse: ±0,07 mm; Y-Achse: ±0,05 mm (Gesamtlänge)
Wiederholgenauigkeit: X-Achse: 0,05 mm; Y-Achse: 0,05 mm (Gesamtlänge)
Max. Schneidgeschwindigkeit: 70 m/min
Beschleunigung: 0,7 G
Maschinengewicht: Ca. 5,6 Tonnen
Abmessungen (L×B×H): Ca. 12 m × 4,9 m × 2,1 m

Merkmale / Technische Daten

• Serienname: GIANT Series
• Antrieb: Portalstruktur mit Doppelantrieb
• Lasertyp: Ytterbiumbasierter Faserlaser, modulares Halbleiterdesign
• Elektro-optische Effizienz: bis zu 35 %
• Verfügbare Leistungsoptionen: 20 kW oder 30 kW
• Großformatige Schneidfähigkeit mit modularer Schneidplattform
• Hochpräzise Getriebe und adaptive teleskopische Träger-Paletten-Verbindung
• Sicherheitsmerkmale: Not-Halt, mechanische Endschalter, Puffergeräte
• Automatischer Anti-Backlash-Mechanismus für die X-Achse
