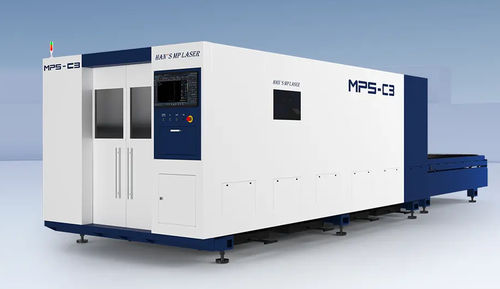

Laser-Schneidemaschine MPS-C3

für Aluminiumfür Edelstahlfür Stahl

Übersicht
Geschlossene, kosten­effiziente Laserschneidanlage für schnelles, stabiles und präzises Schneiden von Baustahl, Edelstahl, Aluminium, Messing und weiteren Metallen. Der interaktive Doppel-Arbeitstisch minimiert Lade-/Entladezeiten, da eine Tischstation beladen oder gewartet werden kann, während die andere im Schneidbereich verbleibt, was den Durchsatz erhöht.

Hauptmerkmale

• Flexibler: Interaktiver Doppel-Arbeitstisch. Zwei Tische können gleichzeitig aus dem Schneidbereich herausgezogen werden, um Laden, Entladen und Wartung zu erleichtern; Vorgänge an einem Tisch beeinflussen den anderen nicht, was eine konstante Schneidqualität sicherstellt.
• Hervorragende dynamische Leistung: Portal-Antriebssystem mit Doppelantrieb für hohe dynamische Stabilität bei hoher Geschwindigkeit auch im Dauerbetrieb.
• Hohe Stabilität: Verstärkte Bettkonstruktion mit Wärmebehandlung zur Spannungsentlastung für erhöhte Steifigkeit, minimale Vibration und lange Lebensdauer.
• Arbeitsumfeldfreundlich: Matrixartiges adaptives Absaugsystem mit hochkapazitiver Filterung, dynamischer Steuerung der Abluftöffnungen und verkürztem Luftstromweg für effiziente Rauch- und Partikelabscheidung und geringere Kontamination des Schneidkopfs.
• Brandfreie Kanten: Intelligente Eckbearbeitung mit dynamischer Parameteranpassung und optimierten Bahnalgorithmen für glatte Übergänge und gratfreie Schnitte.
• Kompaktes Design: Gesamte Maschine in einem 40HQ-Container ladbar für kosteneffizienten Transport.
• Einfach zu bedienen: Bus-Steuerungssystem mit präziser Antriebsregelung, Ein-Klick-Import von Zeichnungen (DWG, DXF, LXDS) und MES-Anbindung für Echtzeitüberwachung und Aufgabenaktualisierung per Mobile-App.
• Hohe Präzision: Präzisionsgetriebereduktoren mit Doppelantrieb und Zahnstangenantrieb, niedrige Reibung und hohe Positioniergenauigkeit für konstante Teilequalität.
• Verbesserte Teilequalität: Variable Strahlform (runder Spot, Gaußscher Spot, Doppelspot) zur Optimierung der Schnittqualität bei unterschiedlichen Blecharten und -stärken.
• Effizienteres Schneiden: Geeignet für hochreflektierende Materialien; kontinuierlich einstellbare Laserleistung, hohe Strahlqualität und verringerter Spotdurchmesser ermöglichen mikrometergenaue Schnitte.

Technische Beispieldaten
Modell: MPS-C3
Arbeitsbereich [mm]: 3000 mm × 1500 mm
Positioniergenauigkeit (X/Y): ±0,05 mm
Wiederholgenauigkeit (X/Y): ±0,03 mm
Max. Positioniergeschwindigkeit (X/Y): 120 m/min
Max. Beschleunigung (X/Y): 1,5 G
Abmessungen (L×B×H): 8650 mm × 2250 mm × 2200 mm
Verfügbare Laserleistung: 1500 W / 2000 W / 3000 W / 6000 W (optional)

Technische Spezifikationen

• Serie / Modellname: MPS-C3
• Arbeitsbereich: 3000 mm × 1500 mm
• Positioniergenauigkeit (X/Y): ±0,05 mm
• Wiederholgenauigkeit (X/Y): ±0,03 mm
• Max. Positioniergeschwindigkeit (X/Y): 120 m/min
• Max. Beschleunigung (X/Y): 1,5 G
• Maschinenabmessungen (L×B×H): 8650 mm × 2250 mm × 2200 mm
• Verfügbare Laserleistungsoptionen: 1500 W, 2000 W, 3000 W, 6000 W (optional)
• Interaktiver Doppel-Arbeitstisch zur Reduzierung von Lade-/Entladezeiten
• Doppelantriebs-Portal-System für hohe dynamische Leistung
• Verstärktes hochsteifes Bett mit Wärmebehandlung zur Spannungsentlastung
• Matrixartiges adaptives Absaugsystem mit hochkapazitiver Filterung und dynamischer Abluftregelung
• Intelligente Eckbearbeitung für brandfreie, gratfreie Kanten
• Gesamtmaschine ladbar in 40HQ-Container für kompakten Transport
• Bus-Steuerungssystem mit Ein-Klick-Import von DWG/DXF/LXDS und MES-Anbindung
• Präzisionsgetriebereduktoren mit Doppelantrieb und Zahnstangenantrieb für hohe Positioniergenauigkeit
• Variable Strahlform (rund, Gauß, Doppelspot) zur Optimierung des Schnitts von dünnen bis dicken Blechen
• Geeignet zum Schneiden von Baustahl, Edelstahl, Aluminium, Messing und anderen Metallen
• Kontinuierlich einstellbare Laserleistung, hohe Strahlqualität und mikrometergenaue Schneidfähigkeit
