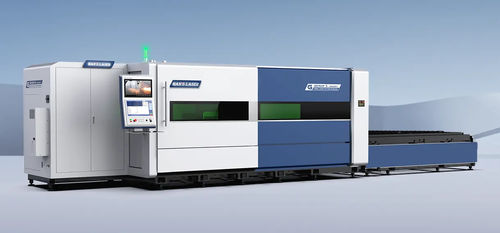

Laser-Schneidemaschine HF S (Smart)

für Aluminiumfür Edelstahlfür Karbonstahl

Übersicht
Die HF S (Smart) ist eine vollständig geschlossene industrielle Laserschneidmaschine, ausgelegt für hohe Produktivität bei Blechbearbeitung. Sie kombiniert einen hohlraumstrukturierten Maschinenbett, kompakte integrierte Systeme und eine bedienerfreundliche Anordnung zur Vereinfachung von Be- und Entladung, Wartung und Installation. Die Modelle decken Arbeitsbereiche von 3100×1600 mm bis 12100×2600 mm ab und unterstützen Laserleistungen von 6 kW bis 60 kW.

Hauptvorteile

• Lasersicherheit: Vollständig geschlossenes Gehäuse mit OD 5+ lasergeeigneten Glasfenstern zum Schutz des Personals, zur Lärmreduzierung und zur Eindämmung von Schnittdämpfen.
• Hohe Geschwindigkeit und Dynamik: Optimierter Rahmen und stranggepresstes Aluminiumportal mit Han's SMC Echtzeitcontroller und Rexroth-Antrieben für hohe Beschleunigungen und Achsgeschwindigkeiten bis zu 220 m/min.
• Kompaktes, wartungsfreundliches Layout: Elektrische Schrank, Laserquelle, Pneumatik- und Schmierungssysteme sind im Hauptrahmen integriert, um die Stellfläche zu minimieren und die Installation zu vereinfachen.
• Mehrzonen-Absaugung: Zonenabhängige Absaugung verteilt das Luftvolumen zur Reduzierung der Kontamination der Schneidkopf und zur Verbesserung der Absaugeleistung.
• Große Arbeitsbereiche: Formate ermöglichen inch-Größen (US-Standard) bei den größeren Modellen.
• Geeignet für sehr hohe Leistungen: Hohes Maschinenbett (Konfiguration G3015 HF S) unterstützt bis zu 60 kW, um Wärmedeformation bei Langzeitbetrieb zu begrenzen.
• Hohe Tragfähigkeit: Optionale hydraulische Hubtausch-Tisch und doppelt herausziehbare Tische ermöglichen Be- und Entladen ohne Unterbrechung des Schneidprozesses.
• Kratzschutzgerät (optional): Plattenhebe- und -justiervorrichtung schützt die Unterseite der Platte beim Handling für bessere Oberflächen bei Edelstahl und Aluminium.
• Reduzierter Gasverbrauch: Niederdruck-N2-Schneidoption reduziert den Stickstoffverbrauch um bis zu 67 % bei Chargenverarbeitung.
• Mix-M Gas-Mischung (optional): Patentierter Gas-Mischschrank für Laser ≥20 kW, verbessert Schnittqualität und Effizienz beim Schneiden von 10–40 mm Baustahl.

Technische Daten (nur Referenz)
Alle Daten vorbehaltlich der tatsächlichen technischen Unterlagen.

Modell / Arbeitsbereich / Max. Achs-Positioniergeschwindigkeit (X/Y) / Max. Beschleunigung / Präzision / Reproduzierbarkeit / Max. Blechgewicht
G3015 HF S (Smart) / 3100 mm × 1600 mm / 220 m/min / 2.5 g / 0.05 mm / 0.03 mm / 2150 kg/Tisch
G4020 HF S (Smart) / 4100 mm × 2100 mm / 220 m/min / 2.5 g / 0.05 mm / 0.03 mm / 3840 kg/Tisch
G6025 HF S (Smart) / 6200 mm × 2600 mm / 220 m/min / 2.2 g / 0.05 mm / 0.03 mm / 7200 kg/Tisch
G8025 HF S (Smart) / 8200 mm × 2600 mm / 220 m/min / 2.2 g / 0.05 mm / 0.03 mm / 9600 kg/Tisch
G12025 HF S (Smart) / 12100 mm × 2600 mm / 220 m/min / 2.2 g / 0.05 mm / 0.03 mm / 14400 kg/Tisch

Verfügbare Laserleistung
Leistungsoptionen: 6 kW, 12 kW, 20 kW, 30 kW, 40 kW, 50 kW, 60 kW.

Automation & Optionen

• Mehrere Automatisierungslösungen für Materialzuführung und Systemintegration.
• Optionale hydraulische Hubtausch-Tisch für Fasenbearbeitung und höhere Produktivität.
• Optionale Mix-M Gasmisch-Einheit für die Bearbeitung von mittel- bis dickwandigem Baustahl.

Technische Spezifikationen

• Modellfamilie: HF S (Smart)
• Arbeitsbereiche: 3100×1600 mm; 4100×2100 mm; 6200×2600 mm; 8200×2600 mm; 12100×2600 mm
• Max. Achs-Positioniergeschwindigkeit (X/Y): 220 m/min
• Max. Beschleunigung: 2.5 g (kleinere Formate) / 2.2 g (größere Formate)
• Präzision: 0.05 mm
• Reproduzierbarkeit: 0.03 mm
• Max. Blechgewicht: 2150 kg/Tisch bis 14400 kg/Tisch je nach Modell
• Laserleistungsoptionen: 6 kW bis 60 kW
• Vollständig geschlossene Sicherheitskonstruktion mit OD 5+ Laser-Glasfenstern
• Han's SMC Echtzeitcontroller und Rexroth Bewegungskomponenten
• Separates Multi-Zonen Staubabsaugsystem
• Optionale hydraulische Wechselvorrichtung, Plattenhebe-/einstellvorrichtung und Mix-M Gasmischschrank
• Niederdruck-N2 Schneidfähigkeit für Gasersparnis
