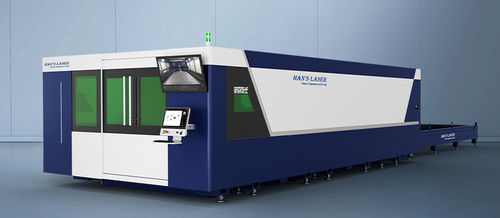

Faserlaser-Schneidemaschine HF series

für Aluminiumfür Edelstahlfür Stahl

Übersicht
Die HF Series Faserlaserschneidanlagen von Han's Laser sind für hochleistungsfähiges Blechschneiden und die stabile Bearbeitung dicker Bleche ausgelegt. Konzipiert für Expertenprozesse ab 12 kW und skalierbar bis 60 kW bieten sie Nullsekunden-Perforation sowie saubere, druckarme Schneidmodi zur Optimierung von Durchsatz und Bauteilqualität.

Hauptmerkmale

• Halbhohle Maschinenbettstruktur: verschweißter Kohlenstoffstahlrahmen mit Glühen, Grobzerspanung, Vibrationsalterung und Endbearbeitung zur Minimierung von Verformungen durch Hochleistungswärme; feuerfeste Ziegel als Schutz und für einfache Wartung.
• Mehrzonen-Absaugsystem: zonale Verteilung des Abluftstroms zur Verbesserung von Rauch- und Staubabsaugung und Reduzierung des Kontaminationsrisikos der Schneidkopfkomponenten.
• Portal aus stranggepresstem Aluminium mit Z-Achsenzahnstange: leichter, steifer Portalaufbau mit Führungs-Schutz und automatischer Schmierung zur Wahrung der Genauigkeit und Verlängerung der Lebensdauer der Antriebselemente.
• Shuttle-Tisch mit Doppelantrieb: hochfeste Kettenantrieb ermöglicht gleichzeitiges Herausziehen von zwei Tischen; Be- und Entladen ohne Unterbrechung des Schneidprozesses, stabile Bearbeitung dicker Materialien.
• Größere Schneidfläche: Ausführungen für großformatige Bleche (amerikanische Standardformate verfügbar) zur Steigerung der Nesting-Produktivität.
• Modularer Schneidtisch: austauschbare, dichtere Auflagekarten, höher und dicker ausgeführt, um Hochleistungsschnitt zu widerstehen und Wartung/Erneuerung zu vereinfachen.
• Mix-M Gas-Mischeinheit (optional): patentierter Gas-Mix-Schränk für Systeme ≥20 kW, ermöglicht schnelles Schneiden von 10–40 mm Kohlenstoffstahl, verbessert Schnittkanten- und Eckqualität und steigert die Effizienz.

Optionale Ausstattung und Funktionen

• Plattenheber- und Ausrichtvorrichtung: schützt die Unterseite der Platte und verbessert Schnittqualität bei Edelstahl und Aluminium; erleichtert Be- und Entladung sowie Justage.
• Vollständig geschlossene Rollendach-Abdeckung: dichtes Maschinen-Dach zur Umweltschutz des Schneidbereichs mit einfacher Öffnungs-/Schließfunktion für Wartungszugang.
• Automatisierungslösungen: konfigurierbare Automatisierungs- und Materialflusssysteme entsprechend den Produktionsanforderungen.

Technische Daten (Übersichtstabelle)
Modell | Arbeitsbereich | Max. Achspositioniergeschwindigkeit (X/Y) | Max. Beschleunigung | Wiederholgenauigkeit | Max. Traglast
G3015HF | 3150 mm x 1620 mm | 200 m/min | 2,8 g | 0,02 mm | 2150 kg
G4020HF | 4100 mm x 2100 mm | 200 m/min | 2,8 g | 0,02 mm | 3840 kg
G6025HF | 6200 mm x 2600 mm | 160 m/min | 2,5 g | 0,02 mm | 7200 kg
G8025HF | 8200 mm x 2600 mm | 160 m/min | 2,5 g | 0,02 mm | 9600 kg
G10025HF | 10100 mm x 2600 mm | 140 m/min | 1,5 g | 0,05 mm | 12000 kg
G12025HF | 12100 mm x 2600 mm | 140 m/min | 1,5 g | 0,05 mm | 14100 kg
G12030HF | 12100 mm x 3100 mm | 140 m/min | 1,5 g | 0,05 mm | 16000 kg

Empfohlene Bearbeitungsfähigkeiten
Verfügbare Bettformate: 3015 / 4020 / 6025 / 8025 / 10025 / 12025 / 12030. Verfügbare Laserleistungsoptionen: 6 kW / 12 kW / 20 kW / 30 kW / 40 kW / 50 kW / 60 kW.

Technische Spezifikationen

• Serienname: HF Series
• Hersteller / Marke: Han's Laser
• Verfügbare Modellvarianten: G3015HF, G4020HF, G6025HF, G8025HF, G10025HF, G12025HF, G12030HF
• Arbeitsbereichsbereich: von 3150 x 1620 mm bis 12100 x 3100 mm je nach Modell
• Maximale Achspositioniergeschwindigkeit: bis zu 200 m/min (modellabhängig)
• Maximale Beschleunigung: bis zu 2,8 g (modellabhängig)
• Wiederholgenauigkeit: 0,02 mm (einige größere Modelle 0,05 mm)
• Maximale Traglast: von ~2.150 kg bis 16.000 kg je nach Modell
• Strukturmerkmale: halbhohle verschweißte Kohlenstoffstahlbett mit feuerfestem Ziegelschutz; stranggepresstes Aluminiumportal; Z-Achsen-Zahnstange; Führungs-Schutz; automatische Schmierung
• Tischdesign: Shuttle-Tisch mit Doppelantrieb, modularer Schneidtisch, austauschbare Auflagekarten
• Prozessmerkmale: Nullsekunden-Perforation, stabiles Schneiden dicker Bleche, saubere und druckarme Schneidmodi, Expertenprozessdatenbank für ≥12 kW-Schnitte
• Optional: Mix-M Gas-Mischschrank (für ≥20 kW), Plattenhebevorrichtung/Justiervorrichtung, vollständig geschlossenes Rollendach, verschiedene Automatisierungslösungen
