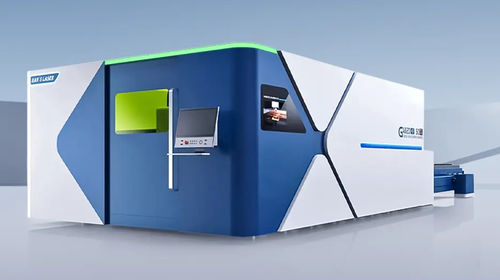

Laser-Schneidemaschine HF 50

für Aluminiumfür Edelstahlfür Karbonstahl

Übersicht
Die HF 50 Series ist eine Laserschneidanlage mit Rexroth-Steuerung, Linearantrieb und hochpräzisen Linearführungen mit integriertem Messsystem. Die Maschine bietet hohe Beschleunigung und Präzision und eignet sich für den produktiven Zuschnitt von Baustahl, Edelstahl und Aluminium.

Hohe Tragfähigkeit für dickes Material

• Die synchrone Hebepräzision erreicht ±1%.
• Zwei Tische können gleichzeitig aus dem Schneidbereich herausgezogen werden.
• Be- und Entladen eines Tisches beeinträchtigt den anderen Tisch nicht.
• Interner Zugang für einfache Wartung; schnelles und sicheres Handling der Bleche.
• Konstante Schnittqualität auch während Lade-/Entladevorgängen am alternierenden Tisch.

Langlebige Zuverlässigkeit

• Neue Hohlbettstruktur reduziert das Risiko thermischer Verformung bei hoher Leistung.
• Optionaler Förderer kann an die HF 50 angebaut werden.
• Unterstützt Laserleistung bis zu 50 kW.
• Separates Maschinenbett und Arbeitstisch sorgen für langfristige Stabilität.

Größerer Schneidbereich
Erweiterte Arbeitsflächenoptionen, einschließlich Formate, die mit amerikanischen (Zoll-)Maßen kompatibel sind, für großformatige Bearbeitung.

Mehr Teileausbeute
Neue Z-Achse mit Linearantrieb und automatischer Schmierung. Linearführungen mit integriertem Messsystem und Einstellblöcken für schnellere Positionierung, höhere Beschleunigung, längere Lebensdauer und bessere Schnittgenauigkeit.

Patentiertes dynamisches Design

• Neuer selbstanpassender flexibler Portalträger.
• Maximale Achsgeschwindigkeit bis zu 300 m/min.
• Maximale Beschleunigung bis zu 5 g.
• Positioniergenauigkeit bis 0,01 mm.
• Wiederholgenauigkeit bis 0,005 mm.

Kratzer-Schutz
Optionales Hebe- und Einstellgerät für Platten schützt die Unterseite der Bleche; erleichtert das Be- und Entladen und erhält die Schnittqualität, insbesondere bei Edelstahl und Aluminium.

Geringerer Gasverbrauch
Niederdruck-N2-Schneiden reduziert den Gasverbrauch und die Schneidzeit für gleiche Losgrößen und erzielt in geeigneten Anwendungen bis zu 67% Gaseinsparung.

Mix-M-Gerät (optional)
Optionaler patentierter Gas-Mischschrank (Mix-M) für Maschinen ≥20 kW ermöglicht schnelles Schneiden von 10–40 mm Baustahl, reduziert Eckschlacke, verbessert Fase und Rauheit und erhöht Durchsatz und Teilegenauigkeit.

Optionen & Automatisierung
Verschiedene Automatisierungspakete je nach Projektanforderung; optionale Förderer und Automatisierungs­module unterstützen leistungsstarke, durchsatzstarke Produktionslinien.

Technische Daten (Beispielmodelle)
Hinweis: nur als Referenz; tatsächliche Daten gemäß technischer Dokumentation.
Modell: G3015 HF 50 — Arbeitsbereich: 3100 mm × 1600 mm — Max. Achsgeschwindigkeit (X/Y): 300 m/min — Max. Beschleunigung: 5 g — Positioniergenauigkeit: 0,01 mm — Wiederholgenauigkeit: 0,005 mm — Max. Blechgewicht: 2150 kg/Tisch
Modell: G4020 HF 50 — Arbeitsbereich: 4100 mm × 2100 mm — Max. Achsgeschwindigkeit (X/Y): 300 m/min — Max. Beschleunigung: 5 g — Positioniergenauigkeit: 0,01 mm — Wiederholgenauigkeit: 0,005 mm — Max. Blechgewicht: 3840 kg/Tisch
Modell: G4025 HF 50 — Arbeitsbereich: 4100 mm × 2600 mm — Max. Achsgeschwindigkeit (X/Y): 300 m/min — Max. Beschleunigung: 5 g — Positioniergenauigkeit: 0,01 mm — Wiederholgenauigkeit: 0,005 mm — Max. Blechgewicht: 4680 kg/Tisch

Technische Spezifikationen

• Handelsname: HF 50 Series
• Steuerungssystem: Rexroth
• Antrieb: Linearantrieb; hochpräzise Linearführung mit integriertem Messsystem
• Max. Achsgeschwindigkeit: 300 m/min
• Max. Beschleunigung: 5 g
• Positioniergenauigkeit: 0,01 mm
• Wiederholgenauigkeit: 0,005 mm
• Verfügbare Arbeitsbereiche (Beispiele): 3100×1600 mm, 4100×2100 mm, 4100×2600 mm
• Max. Blechgewicht (pro Tisch Beispiele): 2150 kg/Tisch, 3840 kg/Tisch, 4680 kg/Tisch
• Unterstützte Laserleistung: bis zu 50 kW
• Optionen: Förderer, Mix-M Gas-Mischschrank, Plattenhebe-/Einstellvorrichtung, Automatisierungslösungen
• Anwendungen: Hochproduktionsschnitt für dünne bis dicke Metallbleche wie Baustahl, Edelstahl und Aluminium
