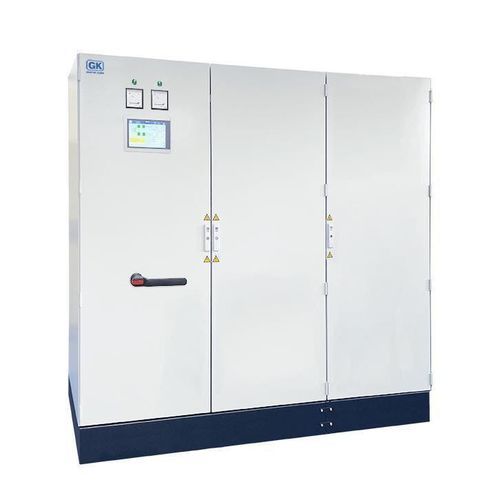

Schrankmodell-Stromversorgung I-TS-3872

DCmit variablem Ausgangdreiphasig

Übersicht
I-TS-3872: Flüssigkeitsgekühlte bidirektionale DC-Quelle/Senke. Je nach Anforderung kann das System einzeln, in Serie oder parallel betrieben werden. Spannungen bis zu 1500 V sind im Seriellen Betrieb möglich. Das Hochleistungs-Prüfsystem I-TS ist ein hochdynamisches, bidirektionales DC-Netzgerät mit nahtlosem Übergang von Quellen- zu Senkenbetrieb. Dank der 3-Level-Technologie bietet es einen einstellbaren Spannungsbereich von 10 – 1500 V mit Mittelpunkt. Die DC-Kanäle können einzeln oder parallel betrieben werden. Einsatzbereiche: Automotive, Wasserstoff und Labor.

Standardmerkmale

• Die I-TS-3872 überzeugt bereits in der Standardausführung mit umfangreichen Funktionen, einsatzbereit.
• Allgemeine Informationen:
• Eingangsspannung 380 / 400 V, 50 / 60 Hz
• Sense-Anschlüsse für Spannungsmessung / -regelung
• DC-Strom- und Spannungsmessung mit 0,1 % Vollausschlaggenauigkeit
• Schaltbare Batterieprüfer- / Batterieemulator-Version
• Schutzart IP54
• Flüssigkeitskühlung
• Integrierter Wasser/Wasser-Wärmetauscher
• Plug-and-play-Parallelschaltung von zwei I-TS 3872 mit identischen technischen Daten

Sicherheitsmerkmale

• Verriegelbarer Hauptschalter als Lasttrennschalter
• Sicherheitssteuerung für Performance Level d gemäß EN 60204-1 / ISO 13849-1
• Voltmeter und Kontrollleuchte in der Schranktür
• Redundante DC-Ausgangskontaktoren
• Anschlussterminals für externen Notausschalter
• 2x Anschlussterminals für externes Stop
• 1x Anschlussterminal für externe Betriebsartwahl
• DC-Ausgang elektrisch isoliert
• 2x Isolationsüberwachungsgeräte (separat schaltbar)

Interfaces

• 10-Zoll-Display mit Touch-Bedienung
• Modbus / TCP Schnittstelle
• CAN Schnittstelle
• VNC Schnittstelle

Optionen (Auszug)

• 2x Fieldbus-Schnittstellen (EtherCAT oder Profinet IO oder Profibus DP) — jeweils ein Interface pro Kanal
• Türverriegelung
• Failsafe-Feedback: Notausschalter, Stop, DC-Ausgangskontaktoren geöffnet (keine individuelle Auswahl möglich)

Typische Anwendungen

• Batterietests (Lade- und Entladetests)
• Batteriesimulation / Batterieemulation
• Last für Brennstoffzellen
• Testversorgung für Schütze, Sicherungen und Leistungsschalter
• Prüfung von Gleichstrommotoren (Antriebsstrang)
• Prüfung von Ladestationen
• Stromversorgung von Zügen für Wartungszwecke

Technische Daten
Typ: I-TS-3872

Elektrisch / Messung / Leistung
Netzspannung / Netzfrequenz: 380 / 400 V ± 10 %, 3-phasig, PE, 50 / 60 Hz ±5 %
Messgenauigkeit: Spannung: 16 Bit ADC // Strom: 16 Bit ADC
Regelgenauigkeit: Spannung: 0,1 % fs // Strom: 0,1 % fs
Restwelligkeit: Spannung: ≤ 0,1 % eff. fs; Strom: ≤ 0,1 % eff. fs
Dynamische Spannungstoleranz (0-100 % INenn in 3 ms): Batterieprüfer < 3% fs; Batterieemulator < 1% fs
Kurzschlussverhalten: Kurzschlussfest: Icw: 4,5 kA

Umwelt / Sicherheit / EMV
Zulässige Umgebungsbedingungen: Lagerung nach EN 60721-3-1; Transport nach EN 60721-3-2; Betrieb nach EN 60721-3-3
Lagerungs-/Transport-/Betriebsklassen und Temperaturen: 1K21 / 1M11, +5 bis +40 °C; 2K12 / 2M4, -25 bis +70 °C; 3K22 / 3M11, +5 bis +40 °C
Kühlungsart: Erzwungene Flüssigkeitskühlung (IP54)
Sicherheitsnormen: EN ISO 13849-1, EN ISO 13849-2; EN 60204-1 (Ausnahmen: Sec. 11.3 Schutzart, Sec. 13.2 Leiterkennzeichnung)
EMV-Normen: EN 61000-2-4 Klasse 3; EN 61000-6-2; EN 61000-6-4

Verfügbare Typen (Auszug)
Typ: I-TS-3872-1500
max. DC-Spannung in V: 1500
Leistung in kW: 300, 600
Strom in A: ± 1000
Stromanstiegszeit bei UNenn 10 % - 90 % in ms: < 1,3

Eigenschaften / technische Spezifikationen

• Modell: I-TS-3872
• Einstellbarer Spannungsbereich: 10 – 1500 V (Mittelpunkt)
• Bidirektionale DC-Quelle/Senke mit nahtlosem Übergang
• 3-Level-Technologie für hohe Dynamik
• Flüssigkeitskühlung mit integriertem Wasser/Wasser-Wärmetauscher
• Schutzart IP54
• Mess- und Regelgenauigkeit: 0,1 % Vollausschlag
• Kurzschlussfähigkeit: Icw 4,5 kA
• Schnittstellen: Modbus/TCP, CAN, VNC, Touch-Display
• Typische Leistungsoptionen: 300 kW, 600 kW (Typ I-TS-3872-1500)
