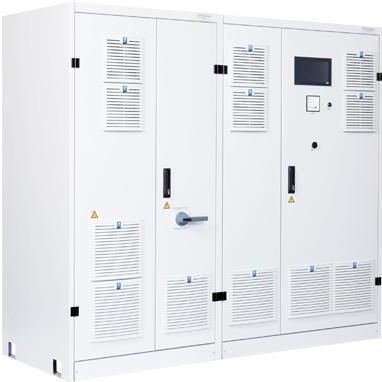

Schrankmodell-Stromversorgung I-TS-3870

DCEinfachausgangIP54

Übersicht
Das I-TS-3870 ist ein einkanaliges, hochdynamisches bidirektionales DC-Quelle/Senke-System zur Prüfung und Simulation von Batterien, Brennstoffzellen und Elektroantrieben. Einzelner Ausgang bis 1500 V und bis 1200 A; Maximalleistung im Einzelnbetrieb bis 650 kW und bis 2,6 MW im Parallelbetrieb. Nahtloser Übergang zwischen Source- und Sink-Betrieb, geeignet für Automotive-, Wasserstoff-, Labor- und industrielle Prüfanwendungen.

Standardmerkmale

• Allgemeine Angaben: 3-phasige Netzversorgung 380/400/440/480/690 V ±10 %, 50/60 Hz; Mess-/Sense-Anschlüsse zur Spannungsregelung; Schutzart IP20 (höhere Schutzarten optional); Zwangsbelüftung standardmäßig; vibrationsreduzierende Konstruktion und Lüftersteuerung für geringe Geräuschentwicklung.
• DC-Spannungs- und Strommessung mit 16-Bit-ADC und Regelgenauigkeit 0,1 % FS.
• Verfügbare Ausführungen: Batterietester und Batterie-Emulator (Hardware-/Softwarevarianten für unterschiedliche Leistungsanforderungen).

Sicherheitsmerkmale

• Schlüsselbarer Hauptschalter als Lasttrennschalter.
• Sicherheitssteuerung bis Performance Level d gemäß EN 60204-1 / ISO 13849-1 (Upgrade auf PL e optional).
• Not-Aus-Schalter in der Schaltschranktür sowie Voltmeter/Anzeige in der Tür.
• Redundante DC-Ausgangskontaktoren und Anschlüsse für externen Not-Aus.
• DC-Ausgang galvanisch vom AC-Netz getrennt (Isolierung und Isolationsüberwachung optional).

Interfaces

• 10-Zoll-Touchdisplay.
• Modbus/TCP, CAN und VNC serienmäßig.
• Optionale Hochgeschwindigkeits- und Industrie-Interfaces: CAN 1 kHz, SCPI, EtherCAT, ProfiBus, ProfiNet, analoge I/O, LabVIEW- und Matlab/Simulink-Integration.

Optionen (Auszug)

• Erhöhung des Performance Levels auf PL e.
• Batterie-Emulationsversion mit erhöhter Ausgangskapazität und verbesserter Spannungsstabilität.
• Schaltbare Schutzdiode am DC-Ausgang für Schutz im Sink-only-Betrieb.
• Isolationsüberwachung für galvanische Trennung des DC-Ausgangs.
• Paralleler Betrieb (Master/Slave) zur Leistungssteigerung bis 2,6 MW.
• Leistungsfähigere DC-Kontaktoren, kundenspezifische Schrankoptionen (Schlösser, Rollen, Steckdosen, Beschichtungen), Türkontakte.
• NA-Schutz mit Netzanalysator und Wasserkühlungsoption zur Erhöhung der Schutzart auf IP54.

Typische Anwendungen

• Batterietests: Lade-/Entladezyklen und Dauertests.
• Batteriesimulation und Emulation für BMS- und Ladegeräteevaluation.
• Last für Brennstoffzellen.
• Versorgung für Prüfungen von Schützen, Sicherungen und Leistungsschaltern.
• Prüfung von Gleichstrommotoren und Antriebssträngen.
• Versorgung für Wartungszwecke an Ladestationen und Schienenfahrzeugen.

Technische Daten (Auszug)
Netzspannung / Frequenz: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
Messgenauigkeit: Spannung & Strom 16-Bit-ADC
Regelgenauigkeit: Spannung 0,1 % fs / Strom 0,1 % fs
Restwelligkeit: Spannung ≤ 0,1 % rms fs / Strom ≤ 0,1 % rms fs
Dynamische Spannungstoleranz (0–100 % INom in 3 ms): Batterietester 3 % fs; Batterie-Emulator 1 % fs
Kurzschlussfestigkeit: Systeme bis 600 A Icw 3 kA; 1000 A Icw 8 kA; 1200 A Icw 15 kA
Umgebungsbedingungen (Lager/Transport/Betrieb): Lagerung 1K21/1M11 +5 bis +40 °C; Transport 2K12/2M4 -45 bis +70 °C; Betrieb 3K22/3M11 +5 bis +40 °C
Kühlung: erzwungene Luftkühlung Standard (IP20/IP21/IP23) // optionale Wassererzwungene Kühlung (IP54)
Sicherheitsnormen: EN ISO 13849-1/-2, EN 60204-1
EMV-Normen: EN 61000-2-4 Klasse 3, EN 61000-6-2, EN 61000-6-4 / EN 55011, EN 61800-3 Cat.C2 (A1)

Verfügbare Varianten (Auszug)
I-TS-3870-80 / 80 V / 35 kW / ±1000 A (anwendungsabhängig) | I-TS-3870-120 / 120 V / 50 kW / ±1000 A | I-TS-3870-300 / 300 V / 60 / 120 / 160 kW / Optionen ±200, ±600, ±1000 A | I-TS-3870-600 / 600 V / 60–500 kW / Optionen ±200–±1200 A | I-TS-3870-800 / 800 V / 320, 650 kW / Optionen ±600, ±1200 A | I-TS-3870-1000 / 1000 V / 400 kW / ±800 A (Beispiele)

Technische Spezifikationen

• Bezeichnung: I-TS-3870 einkanaliges DC-Quelle/Senke-System.
• Max. Ausgangsspannung: bis zu 1500 V je nach Konfiguration.
• Max. Ausgangsstrom: bis zu 1200 A je nach Konfiguration.
• Max. Leistung Einzelnbetrieb: bis zu 650 kW; parallel bis zu 2,6 MW.
• Eingang: 3-phasiges AC wie oben angegeben.
• Messung & Regelung: 16-Bit-ADC, Regelgenauigkeit 0,1 % fs.
• Kühlung & Schutz: Zwangsbelüftung standard; Wasserkühlung und höhere IP-Stufen optional.
• Interfaces & Optionen: Touchscreen, Modbus/TCP, CAN, VNC; EtherCAT, ProfiNet, SCPI usw.
