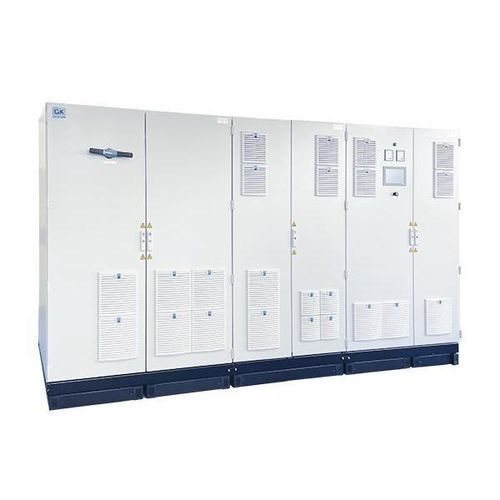

Schrankmodell-Stromversorgung MI-TS-3871-ol

DCmit mehreren AusgängenIP54

Übersicht
Das MI-TS-3871-ol ist ein multikanaliges System für Prüfungen an Energiespeichern, Batterieemulation und Leistungselektronik-Tests. Es ist eine bidirektionale DC-Quelle/Senke mit nahtlosem Übergang zwischen Source- und Sink-Betrieb und einer überlastfähigen Ausgangsstufe.

Produktübersicht
Die MI-TS-3871-ol Version bietet zwei oder vier Ausgänge (konfigurationsabhängig) und hohe Dynamik für Lade-/Entladezyklen, Batterieemulation und Hardware-in-the-Loop-Tests. Kurzzeitige Überlasten bis +50 % des Nennstroms für max. 60 s sind möglich; die Regenerationszeit ist ≤ Nennlast = 5 × Überlastzeit.

Standardmerkmale

• Lieferung in betriebsbereiter Standardkonfiguration
• Eingangsspannung: 380 / 400 V (Standard), 3-phasig, 50 / 60 Hz
• Sense-Anschlüsse für genaue Spannungsmessung und Regelung
• DC Spannungs- und Strommessung mit 0,1 % Vollausschlaggenauigkeit
• Optionale Batterietester-Funktion
• Schutzart IP20 (Wasserkühlung erhöht auf IP54)
• Geräuschreduziertes Design und Lüftersteuerung
• Luftkühlung; Parallelbetrieb der Ausgänge zur Erhöhung des Stroms

Sicherheitsmerkmale

• Verriegelbarer Hauptschalter als Lasttrennschalter
• Sicherheitssteuerung für Performance Level d (EN 60204-1 / ISO 13849-1)
• Stoppschalter in der Schranktür und Spannungsanzeige
• Redundante DC-Ausgangskontaktoren
• Anschlüsse für externe Notausschaltung und Stopp
• DC-Ausgang elektrisch vom AC-Netz galvanisch getrennt

Schnittstellen

• 10 Zoll Touch-Display für Bedienung und Überwachung
• Modbus/TCP, CAN und VNC Schnittstellen (zahlreiche optionale Schnittstellen verfügbar)

Optionen (Auszug)

• Erhöhung des Sicherheitsniveaus auf Performance Level e (Sonderoption)
• Batterieemulationsvariante mit verbesserter Spannungsstabilität (Hardware- und Softwareanpassungen)
• Schaltbare Schutzdiode am DC-Ausgang zum Schutz im reinen Sink-Betrieb
• Isolationsüberwachung zur Überwachung der galvanischen Trennung
• Optionale Schnittstellen: CAN High-Speed (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, analog, LabVIEW, Matlab/Simulink
• Leistungsfähigere DC-Ausgangskontaktoren, Türkontakte, Schließzylinder und Sondergehäuse
• NA-Schutz / Netzanalysengerät zur Einhaltung von Netzbetreiber-Vorgaben
• Wasserkühlung und erhöhte Schutzart (IP54)

Typische Anwendungen

• Batterietests (Lade-/Entladetests) und Batterieemulation
• Belastung von Brennstoffzellen
• Prüfversorgung für Schütze, Sicherungen und Schutzschalter
• Prüfungen von DC-Motoren (Antriebsstrang) und Validierung von Ladestationen
• Versorgung von Zügen zu Wartungszwecken und industrielle Prüfstände

Technische Daten (Auszug)
Typ: MI-TS-3871-ol
Netzspannung / Frequenz: 380 / 400 / 440 / 480 / 690 V ±10 %, 3-phasig, PE, 50 / 60 Hz ±5 %
Mess- und Regelgenauigkeit: Spannung und Strom — 16 Bit ADC; Messgenauigkeit DC 0,1 % Vollausschlag; Regelgenauigkeit 0,1 % fs
Restwelligkeit: Spannung ≤ 0,1 % rms fs; Strom ≤ 0,1 % rms fs
Kurzschlussfestigkeitsbeispiele: bis 600 A — Icw 3 kA; 1000 A — Icw 8 kA; 1200 A — Icw 15 kA
Stromanstiegszeit (0,5 × INenn, 10 %–90 %): typ. < 1,0 ms (abhängig von Typ/Konfiguration)

Verfügbare Typen (Beispiele)
I-TS-3871-600-ol — max. DC-Spannung: 600 V — Leistungen: 60, 100, 160, 250, 320, 400 kW — Ströme: ±200, ±600, ±1000 A
I-TS-3871-800-ol — max. DC-Spannung: 800 V — Leistungen: 100, 160, 250, 320, 400 kW — Ströme: ±200, ±600, ±1000 A
I-TS-3871-1000-ol — max. DC-Spannung: 1000 V — Leistungen: 100, 160, 250, 320, 400, 500 kW — Ströme: ±200, ±600, ±1000, ±1200 A

Hinweise
Kurzzeitige Überlastfähigkeit: Nennausgangslast bis +50 % für max. 60 s; Regenerationszeit ≤ Nennlast = 5 × Überlastzeit.

Spezifikationen

• Modell: MI-TS-3871-ol
• Funktion: Mehrkanalige bidirektionale DC-Quelle/Senke mit kontinuierlichem Source–Sink-Übergang
• Ausgänge: 2 oder 4 Ausgänge (konfigurationsabhängig)
• Maximale Angabe pro Ausgang (konfigurationsabhängig): bis zu 1500 V und 1200 A
• Kurzzeitüberlast: bis +50 % Nennstrom für max. 60 s; Regenerationszeit ≤ Nennlast = 5 × Überlastzeit
• Netz: 380 / 400 / 440 / 480 / 690 V ±10 %, 3-phasig, PE; 50 / 60 Hz ±5 %
• Messgenauigkeit: 16 Bit ADC für Spannung und Strom; DC-Messgenauigkeit 0,1 % fs
• Schutzart: IP20 Standard (Wasserkühlung Option: IP54)
• Kühlung: Zwangsluftkühlung (Standard) oder Zwangswasserkühlung (Option)
• Anzeige / Bedienung: 10" Touch-Display; Schnittstellen: Modbus/TCP, CAN, VNC; zahlreiche optionale Schnittstellen
