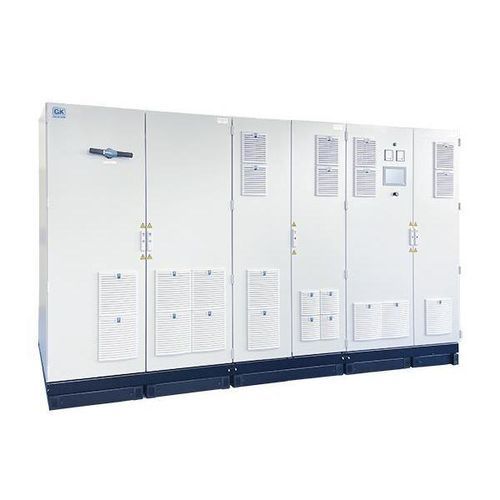

Schrankmodell-Stromversorgung MI-TS-3871

DCDoppelausgangdreiphasig

Übersicht
Der MI-TS-3871 ist ein mehrkanaliges, hochdynamisches bidirektionales DC-Source/Sink-System für Energiespartests und Simulationen. Es ermöglicht den kontinuierlichen, nahtlosen Übergang zwischen Source- und Sink-Betrieb mit 2 oder 4 konfigurierbaren Ausgängen und per-Ausgang-Bewertungen bis zu 1500 V und 1200 A, abhängig von der Konfiguration.

Allgemeine Informationen

• Eingangsspannung: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ , 50 / 60 Hz
• Sense-Anschlüsse für Spannungsmessung und Regelung
• DC-Spannungs- und Strommessung mit 0,1 % FS Genauigkeit (16 Bit ADC)
• Batterietester- / Batterieemulator-Versionen verfügbar
• Schutzklasse Standard IP20; Optionen IP21/IP23; Wasserkühlungsoption für IP54
• Geräuschreduziertes Design (Vibrationsbauteile, Lüftersteuerung)
• Luftkühlung Standard; Parallelschaltung der Ausgänge zur Erhöhung des Stroms möglich

Sicherheitsmerkmale

• Verriegelbarer Hauptschalter als Lasttrenner
• Sicherheitssteuerung für Performance Level d (EN 60204-1 / ISO 13849-1); Upgrade auf PL e als Option
• Stoppschalter und Voltmeter mit Anzeige in der Schalttür
• Redundante DC-Ausgangskontaktoren
• Anschlüsse für externen Notausschalter und Stop
• DC-Ausgang elektrisch vom AC-Netz galvanisch trennbar

Schnittstellen

• 10-Zoll Touch-Display
• Modbus/TCP, CAN, VNC
• Optionen: CAN High-Speed (1 kHz), EtherCAT, ProfiBus, ProfiNet, SCPI, analoge I/Os
• Software-Integration: LabVIEW, Matlab/Simulink

Optionen (Auszug)

• Erhöhung auf Performance Level e (Sicherheitsoption)
• Batterieemulation mit verbesserter Spannungsstabilität (HW-/SW-Anpassung)
• Schaltbare Schutzdiode am DC-Ausgang für Sink-only Schutz
• Isolationsüberwachung zur Überwachung der galvanischen Trennung
• Leistungsstärkere DC-Ausgangskontaktoren (höhere Stromtragfähigkeit)
• Türkontaktschalter, Türverriegelung, spezieller Schließzylinder
• Rittal-Steuerschränke, kundenspezifische Schrankoptionen, Wasserkühlung und Upgrade auf IP54

Typische Anwendungen

• Batterietests (Lade-/Entladetests) und Batterieemulation
• Belastung für Brennstoffzellen
• Prüfversorgung für Schütze, Sicherungen und Leistungsschalter
• Prüfung von Gleichstrommotoren (Antriebsstrang)
• Tests von Ladeinfrastruktur
• Versorgung für Bahninstandhaltung und industrielle Prüfstände

Technische Daten (Auszug)

• Netzspannung / Netzfrequenz: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~, PE, 50 / 60 Hz ±5 %
• Messgenauigkeit: 16 Bit ADC; DC Spannungs-/Strommessung 0,1 % FS
• Regelgenauigkeit: Spannung 0,1 % FS; Strom 0,1 % FS
• Restwelligkeit: Spannung ≤ 0,1 % rms FS; Strom ≤ 0,1 % rms FS
• Dynamische Spannungsstoleranz (0–100 % In in 3 ms): Batterietester < 3 % FS; Batterieemulator < 1 % FS
• Kurzschlussfestigkeit: Systeme bis 600 A Icw ~3 kA; 1000 A ~8 kA; 1200 A ~15 kA (konfigurationsabhängig)

Umwelt / Sicherheit / EMV (Auszug)

• Zulässige Bedingungen (Lager/Transport/Betrieb): 1K21 / 1M11, 2K12 / 2M4, 3K22 / 3M11 mit angegebenen Temperaturbereichen
• Kühlung: erzwungene Luftkühlung (IP20, IP21, IP23) oder erzwungene Wasserkühlung (IP54)
• Sicherheitsnormen: EN ISO 13849-1 / EN ISO 13849-2 / EN 60204-1
• EMV-Normen: EN 61000-2-4 Klasse 3, EN 61000-6-2, EN 61000-6-4, EN 61800-3 Cat.C2 (A1)

Verfügbare Typen (Übersicht)

• MI-TS-3871-300 — max. DC 300 V — Leistung: 60, 120, 160 kW — Strom: ±200 / ±600 / ±1000 A
• MI-TS-3871-600 — max. DC 600 V — Leistung: 60, 100, 160, 250, 320, 400, 500 kW — Strom: ±200 / ±600 / ±1000 A
• MI-TS-3871-800 — max. DC 800 V — Leistung: 100, 160, 250, 320, 400, 500 kW — Strom: ±200 / ±600 / ±1000 A
• MI-TS-3871-1000 — max. DC 1000 V — Leistung: 60, 100, 160, 250, 320, 400, 500, 650 kW — Strom: ±200 / ±600 / ±1000 / ±1200 A
• MI-TS-3871-1200 — max. DC 1200 V — Leistung: 320, 650 kW — Strom: ±600 / ±1200 A
• MI-TS-3871-1500 — max. DC 1500 V — Leistung: 400 kW — Strom: ±800 A

Technische Spezifikationen (Auszug)

• Modell: MI-TS-3871 — Produktfamilie: MI-TS multi-channel infeed test system
• Ausgänge: 2 oder 4 konfigurierbare Ausgänge; Ausgänge parallelschaltbar zur Stromerhöhung
• Max. pro Ausgang: bis 1500 V und bis 1200 A (typabhängig)
• Eingang: 3~ AC 380–690 V ±10 %, 50/60 Hz ±5 %
• Mess-/Regelgenauigkeit und Restwelligkeit wie oben; Kurzschlussfestigkeit bis Icw 15 kA je nach Ausführung
• Bedienung/Anzeige: 10" Touch-Display; Modbus/TCP, CAN, VNC; viele optionale Schnittstellen und Software-Integrationen
