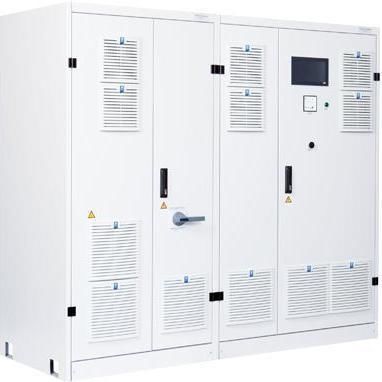

Schrankmodell-Stromversorgung I-TS-3870-ol

DCEinfachausgangdreiphasig

Übersicht
I-TS-3870-ol ist ein einkanaliges, hochdynamisches bidirektionales DC-Quelle/Senke-System für Tests und Simulationen von Batterien, Brennstoffzellen und Antriebssträngen. Ein Ausgang bis 1500 V und 1200 A. Maximale Leistung im Einzelbetrieb bis 650 kW; im Parallelbetrieb bis zu 2,6 MW. Maximale Werte abhängig von der Konfiguration.

Überlastfunktion
Die überlastfähige Ausführung ermöglicht kurzzeitige Überlast am DC-Ausgang: bis +50 % Nennlast für maximal 60 s. Regenerationszeit bei ≤ Nennlast = 5 × Überlastzeit. Technische Grenzen für Spannung und Strom des DC-Wandlers bleiben unverändert.

Standardausstattung

• Eingangsspannung: 380 / 400 / 440 / 480 / 690 V ±10 %, 3-phasig, PE; 50 / 60 Hz
• Sense-Anschlüsse zur Spannungsmessung/-regelung
• DC-Spannungs- und Strommessung: 16-Bit ADC, 0,1 % f.s. Genauigkeit
• Versionen als Batterietester / Batterieemulator verfügbar
• Schutzart IP20 (IP54 mit Wasserkühlung)
• Geräuschreduziertes Design, Luftkühlung (Wasserkühlung optional)

Sicherheitsmerkmale

• Absperrbarer Hauptschalter als Lasttrennschalter
• Sicherheitssteuerung Performance Level d (EN 60204-1 / ISO 13849-1)
• Stopp-Schalter sowie Voltmeter mit Anzeige in der Schranktür
• Redundante DC-Ausgangsschütze
• Anschlussklemmen für externen Not-Halt und externen Stopp
• Galvanische Trennung des DC-Ausgangs vom AC-Netz

Schnittstellen

• 10" Display mit Touch-Bedienung
• Modbus/TCP
• CAN
• VNC

Optionen (Auszug)

• Erhöhung auf Performance Level e
• Batterieemulationsversion mit HW/SW-Anpassungen für bessere Spannungsstabilität
• Schaltbare Schutzdiode am DC-Ausgang (für Sink-Betrieb)
• Isolationsüberwachung zur Überwachung der galvanischen Trennung
• Parallellauf (Master-Slave) zur Leistungssteigerung
• Optionale Schnittstellen: CAN High-Speed (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, Analog, LabVIEW, Matlab/Simulink
• Leistungsfähigere DC-Ausgangsschütze
• Sondergehäuse, Fahrrollen, Spezialbeschichtungen, kundenspezifische Kennzeichnung
• NA-Schutz mit Netzanalysator für Erzeugungssysteme
• Wasserkühlung inklusive Erhöhung auf IP54 zur Wärme- und Geräuschreduzierung

Typische Anwendungen

• Batterietests (Lade-/Entladetests)
• Batteriesimulation / Batterieemulation
• Last für Brennstoffzellen
• Prüfversorgung für Schütze, Sicherungen und Leistungsschalter
• Test von DC-Motoren (Antriebsstrang)
• EV / EVSE Testing
• Stromversorgung von Zügen für Wartungszwecke

Technische Daten (Auszug)
Eingang: 380 / 400 / 440 / 480 / 690 V ±10 %, 3-phasig, PE; 50 / 60 Hz ±5 %. Messauflösung: Spannung 16 Bit ADC; Strom 16 Bit ADC. Regelgenauigkeit: 0,1 % f.s. Restwelligkeit: ≤ 0,1 % eff. f.s. Dynamische Spannungstoleranz (0–100 % IN in 3 ms): Batterietester < 3 % f.s.; Batterieemulator < 1 % f.s. Kurzschlussfestigkeit Beispiele: bis 600 A: Icw 3 kA; 1000 A: Icw 8 kA; 1200 A: Icw 15 kA. Umweltbedingungen & Normen: EN 60721, EN ISO 13849-1/2, EN 60204-1, EMV EN 61000 Serie.

Verfügbare Typen (Beispiele)
I-TS-3870-600-ol — max. DC 600 V; Leistungsstufen: 60, 100, 160, 250, 320, 400 kW; Ströme ±200 / ±600 / ±1000 A je nach Konfiguration. I-TS-3870-800-ol — max. DC 800 V; Stufen: 100, 160, 250, 320, 400 kW; Ströme ±200 / ±600 / ±1000 A. I-TS-3870-1000-ol — max. DC 1000 V; Stufen: 60, 100, 160, 250, 320, 400, 500 kW; Ströme ±200 / ±600 / ±1000 / ±1200 A je nach Konfiguration.

Merkmale / Spezifikationen

• Modell: I-TS-3870-ol (Einkanalsystem, überlastfähig)
• Max. Ausgangsspannung: bis zu 1500 V (produktabhängig)
• Max. Ausgangsstrom: bis zu 1200 A (produktabhängig)
• Max. Leistung Einzelbetrieb: bis 650 kW; Parallelbetrieb bis 2,6 MW
• Überlastfähigkeit: +50 % max. 60 s; Regenerationszeit = 5× Überlastzeit
• Eingang: 3~ 380–690 V ±10 %, 50/60 Hz
• Messung/Steuerung: 16-Bit ADC; Regelgenauigkeit 0,1 % f.s.
• Restwelligkeit: ≤ 0,1 % eff. f.s.
• Kühlung: Luftstandard; optional Wasserkühlung (IP54)
• Schnittstellen: Touch-Display 10", Modbus/TCP, CAN, VNC; erweiterbar
• Normen: EN ISO 13849, EN 60204-1, EN 61000 Serie
