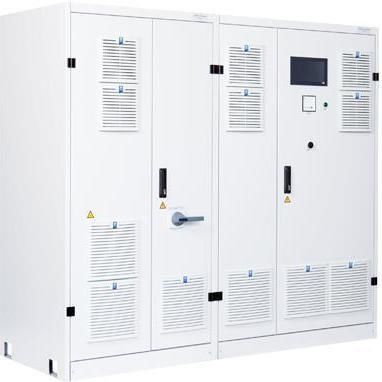

Schrankmodell-Stromversorgung I-TS-3840

DCdreiphasigIP54

Übersicht
Der I-TS-3840 ist eine einkanalige bidirektionale DC-Quelle/Senke, entwickelt für hochdynamische Prüfungen in den Bereichen Automotive, Wasserstoff und Labor. Das Gerät basiert auf standardisierten Konfigurationen mit auswählbaren Optionen, sodass nach Auftragserteilung kein zusätzlicher Engineering-Aufwand erforderlich ist.

Produktkonzept
Hochdynamisches DC-Leistungssystem mit kontinuierlichem, nahtlosem Übergang zwischen Quellen- und Senkenbetrieb. Geeignet für Batterietests, Batterieemulation und Lastanwendungen mit schnellen Stromantworten und präziser Regelung.

Standardmerkmale

• Einkanalige I-TS-3840-Konfiguration mit umfangreicher Werksausstattung
• Hauptschalter (Lasttrennschalter mit Sicherungen am AC-Eingang; in Aus-Position verriegelbar)
• Sicherheitssteuerung Performance Level d (PLd) gemäß ISO 13849-1 / EN 60204-1
• Touch-Display und Analogvoltmeter an der Schalttür
• Schaltbare Tester- / Simulatorfunktionen
• DC-Schütze mit erhöhter kurzzeitiger Strombelastbarkeit
• Anschlussterminals zur DC-Spannungsmessung (0,1 % Genauigkeit mit Sense-Leitungen)
• Externe Anschlüsse für Not-Aus und Stop
• Modbus TCP/IP, CAN-Bus (100 Hz, dbc-Datei), VNC über Ethernet

Typische Anwendungen

• Batterie-Lade- und Entladetests
• Batteriesimulation / Batterieemulation
• Last für Brennstoffzellen
• Prüfnetzteil für Schütze, Sicherungen und Leistungsschalter
• Testen von DC-Motoren und Antriebssträngen
• Tests von Ladestationen

Technische Daten (Übersicht)

• Typ: I-TS-3840 (Einkanal)
• AC-Netz: 380V 3/PE ±10% oder 400V 3/PE ±10%; 50/60 Hz ±5%
• Messung: 16 Bit ADC für Spannung und Strom
• Regelgenauigkeit: 0,1 % FS (Spannung / Strom)
• Restwelligkeit: ≤ 0,1 % rms FS (Spannung / Strom)
• Dynamische Spannungsabweichung: Batterieprüfer 3 % FS / Batterieemulator 1 % FS (0–100 % INom in 3 ms)
• Kurzschlussfestigkeit: kurzschlussfest bis 3 kA / 8 kA / 15 kA je nach Systemausführung
• Kühlung: Luftkühlung (IP20) oder Wasserkühlung (IP54)
• Schnittstellen: Modbus TCP/IP, CAN-Bus (100 Hz, dbc-Datei), VNC via Ethernet
• Normen: EN ISO 13849-1/2, EN 60204-1, EN 61000-Serie, EN 61800-3

Verfügbare Typen (Beispiele)

• I-TS-3840-1500-260-800: 10–1500 V; 260 kW; ±800 A; Anstiegszeit < 1,4 ms; Innenwiderstand -19 mΩ – 1875 mΩ
• I-TS-3840-1500-400-800: 10–1500 V; 400 kW; ±800 A; Anstiegszeit < 1,4 ms; Innenwiderstand -19 mΩ – 1875 mΩ
• I-TS-3840-1200-320-1200: 10–1200 V; 320 kW; ±1200 A; Anstiegszeit < 1,0 ms; Innenwiderstand -10 mΩ – 1000 mΩ
• I-TS-3840-1200-650-1200: 10–1200 V; 650 kW; ±1200 A; Anstiegszeit < 1,0 ms; Innenwiderstand -10 mΩ – 1000 mΩ

Umwelt, Kühlung und Normen
Lager-, Transport- und Betriebs-Klassen gemäß EN 60721-Serie. Typische Betriebstemperatur +5 bis +40 °C (andere Bereiche für Transport/Lagerung wie angegeben). Kühloptionen: Luftkühlung (IP20) oder Wasserkühlung (IP54). Sicherheits- und EMV-Normen wie oben aufgeführt.

Hinweise
Technische Änderungen vorbehalten.

Technische Spezifikationen

• Typ: I-TS-3840 (einkanalige DC-Quelle/Senke)
• Netz: 380V / 400V 3/PE ±10%; 50/60 Hz ±5%
• ADC-Auflösung: 16 Bit (Spannung / Strom)
• Regelgenauigkeit: 0,1 % FS
• Restwelligkeit: ≤ 0,1 % rms FS
• Schnittstellen: Modbus TCP/IP, CAN-Bus, VNC
• Typische Einsatzgebiete: Batterietests/Emulation, Brennstoffzellenlast, DC-Motor/Antriebsprüfungen, Ladestationen-Tests
