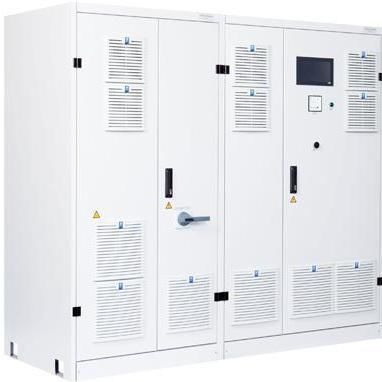

Schrankmodell-Stromversorgung I-TS-3842

DCdreiphasigIP54

Produktübersicht Das I-TS-3842 ist eine einkanalige DC-Quelle/Senke (Teil der I-TS-Hochleistungstestsysteme). Es ist eine hochdynamische, bidirektionale DC-Stromversorgung mit kontinuierlichem und nahtlosem Übergang von Quellen- zu Senkenbetrieb, die für Batteriepack-/Brennstoffzellen-/E-Powertrain-Tests, Laboranwendungen und industrielle Anwendungen gedacht ist. Das System kann mit ausgewählten Optionen ergänzt werden und wird in einer einsatzbereiten Standardkonfiguration geliefert. Schlüsselmerkmale

• Ein-Kanal-System (I-TS-3842)
• Messgenauigkeit (Standard): Spannung 0,03 % fs / 16 bit; Strom 0,05 % fs / 16 bit
• Regelgenauigkeit: Spannung 0,1 % fs; Strom 0,1 % fs; Leistung 0,2 % fs (max. DCW-Leistung)
• Für Ausführungen ≥ 1000 V DC: Spannungsanstiegszeit 250 V / ms (einige Varianten 100 V / ms)
• Hochdynamischer bidirektionaler Betrieb mit kontinuierlichem Übergang zwischen Quelle und Senke

Sicherheitsausstattung (Standardauszug)

• Überlastfähigkeit für 30 Sekunden alle 10 Minuten
• Hauptschalter (Lasttrennschalter mit Sicherungen am AC-Anschluss; bei Ausstellungen abschließbar)
• Sicherheitssteuerung für Performance Level d (PLd) nach ISO 13849-1 / EN 60204-1
• Display mit Touch-Bedienung
• Analogvoltmeter in der Schranktür
• Klemmanschlüsse für Gleichspannungsmessung (Genauigkeit 0.03% mit Fühlerleitungen)
• Anschlussklemmen für externen "Not-Aus" und "Stopp"
• Schnittstellen: Modbus TCP-IP; CAN-Bus ("100 Hz" mit dbc-Datei); VNC über Ethernet

Typische Anwendungen

• Batterietests (Lade- und Entladetests von Batterien)
• Batteriesimulation / Batterieemulation
• Belastung von Brennstoffzellen
• Test der Stromversorgung für Schütze, Sicherungen und Leistungsschalter
• Test von Gleichstrommotoren (Antriebsstrang)
• Test von Ladesäulen

Technische Daten (ausgewählte Zeilen) AC-Netzspannung / AC-Netzfrequenz: 400 V 3/PE ± 10 %; 50 Hz ± 5 %; 60 Hz ± 5 % Messgenauigkeit: Spannung: 0,03 % fs / 16 Bit; Strom: 0,05 % fs / 16 Bit Regelgenauigkeit: Spannung: 0,1 % fs; Strom: 0,1 % fs; Leistung: 0,2 % fs (max. DCW-Leistung) Restwelligkeit: Spannung ≤ 0,1 % eff. fs; Strom ≤ 0,1 % eff. fs Spannungstoleranz dynamisch (0-100 % INom in 3 ms): Batterietester < 3% fs; Batterieemulator < 1% fs Kurzschlussleistung: Anlagen bis 600 A: Icw: 3 kA; Anlagen mit 800 A und 1000 A: Icw: 8 kA; Anlagen mit 1200 A: Icw: 15 kA Umgebung, Kühlung und Normen (ausgewählt) Zulässige Umgebungsbedingungen (Lagerung / Transport / Betrieb): 1K21 / 1M11 +5 bis +40 °C; 2K12 / 2M4 -45 bis +70 °C; 3K22 / 3M11 +5 bis +40 °C Kühlungsmethoden: Luftkühlung (IP20) oder Wasserkühlung (IP54) Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen: EN ISO 13849-1; EN ISO 13849-2 Sicherheit von Maschinen (allgemein): EN 60204-1 (Ausnahmen sind in den technischen Daten vermerkt) EMV-Normen: EN 61000-2-4 Klasse 3; EN 61000-6-2; EN 61000-6-4 / EN 55011 (Tab. 2); EN 61800-3 Kat.C2 (A1) Verfügbare Typen (Beispiele) Verfügbare Konfigurationen (Typ / Nennleistung / Spannung / Strom): I-TS-3842-300-60-600: 60 kW / 300 V / 600 A (max. 120 kW für 30 s) I-TS-3842-1000-250-1000: 250 kW / 1000 V / 1000 A (max. 400 kW für 30 s) I-TS-3842-1200-320-1200: 320 kW / 1200 V / 1200 A (max. 420 kW für 30 s) I-TS-3842-1200-550-1200: 550 kW / 1200 V / 1200 A (max. 660 kW für 30 s) I-TS-3842-1500-250-800: 250 kW / 1500 V / 800 A (max. 400 kW für 30 s) Spannungsanstiegszeiten je Typ angegeben: 100 V / ms (einige Varianten) oder 250 V / ms (für Ausführungen ≥ 1000 V DC) Typische Schrankgrößen je Typ: z.B. 2200 x 800 x 2200 mm (2 Schränke) bis 2200 x 800 x 3800 mm (3 Schränke) oder auf Anfrage Kenndaten / technische Daten

• Typ: I-TS-3842 (einkanalige DC-Quelle/Senke)
• Messgenauigkeit: Spannung 0,03 % fs / 16 bit; Strom 0,05 % fs / 16 bit
• Regelgenauigkeit: Spannung 0,1 % fs; Strom 0,1 % fs; Leistung 0,2 % fs (max. DCW)
• Restwelligkeit: Spannung ≤ 0,1 % eff. fs; Strom ≤ 0,1 % eff. fs
• Spannungsanstiegszeit: bis zu 250 V / ms für Ausführungen ≥ 1000 V DC (einige Typen 100 V / ms)
• Überlastfähigkeit: z.B.. doppelte Leistung für 30 s alle 10 Minuten (typabhängig)
• Kurzschlussfestigkeit: bis zu Icw 3 kA (≤600 A-Systeme), 8 kA (800/1000 A-Systeme), 15 kA (1200 A-Systeme)
• Netzanforderung Wechselstrom: 400 V 3/PE ±10 %, 50/60 Hz ±5 %
• Kühlung: Luftkühlung (IP20) oder Wasserkühlung (IP54)
• Normen: EN ISO 13849-1/2, EN 60204-1, EMC: EN 61000 Serie / EN 55011 / EN 61800-3
• Schnittstellen: Modbus TCP-IP, CAN-Bus, VNC über Ethernet
• Typische Anwendungen: Batterietests, Batterieemulation, Laden von Brennstoffzellen, Testen von Gleichstrommotoren, Testen von Ladestationen
