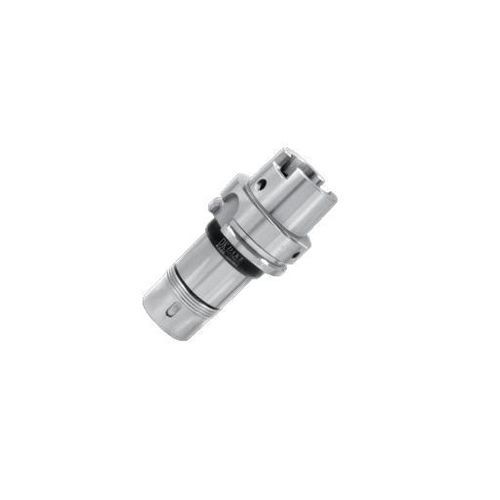

HSK-A-Werkzeughalter

SKfür Bearbeitung

Einführung
Die HSKA-SK verbindet die leichte HSK-A-Schnittstelle mit einer SK-Spannzange, die für die Drehmomentübertragung ausgewählt wurde. Im Vergleich zu anderen Spannzangentypen im Katalog liefert die SK-Konfiguration etwa 1,5× mehr Spannmoment und akzeptiert h7-Werkzeuge von 1–25 mm. Der Werkzeughalter unterstützt interne Kühlmittelzufuhr bei entsprechender Konfiguration und ist für Bearbeitungsaufgaben ausgelegt, die erhöhte Drehmomentübertragung und sichere Werkzeugklemmung erfordern.

Hauptmerkmale

• Spannmoment: SK-Spannzange bietet ≈1,5× höheres Spannmoment gegenüber anderen gelisteten Spannzangentypen.
• Werkzeugbereich: akzeptiert h7-Werkzeuge von 1–25 mm.
• Dynamischer Auswuchtgrad: ≤ G1.
• Rundlaufgenauigkeit des Werkzeughalters: ≤ 2 μm.
• Kombinierte Rundlaufgenauigkeit: ≤ 5 μm.
• Interne Kühlmittelzufuhr: unterstützt bei entsprechender Konfiguration (Mitteldurchführung).

Anwendungen

• Fräs- und Bohrarbeiten, bei denen höhere Klemmkraft und Drehmomentübertragung erforderlich sind.

Technische Spezifikationen

• Modell: HSKA-SK
• Schnittstelle: HSK-A mit SK-Spannzangen-Konfiguration.
• Spannzangentyp: SK (Standardgeometrie der SK-Familie).
• Erhöhung des Spannmoments: ≈1,5× gegenüber anderen gelisteten Spannzangentypen.
• Akzeptabler Werkzeugdurchmesser (h7): 1–25 mm.
• Dynamischer Auswuchtgrad: ≤ G1.
• Radialer Rundlauf des Werkzeughalters: ≤ 2 μm.
• Kombinierter Rundlauf (Baugruppe): ≤ 5 μm.
• Interne Kühlmittelzufuhr: unterstützt bei Konfiguration für Mitteldurchführung.
