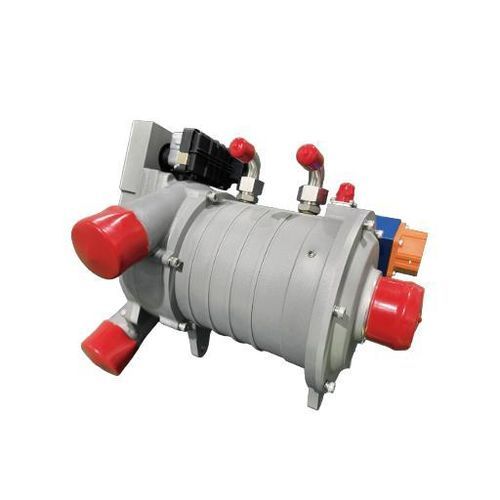

Zentrifugalkompressor DK-GF300A-T

LuftDCstationär

Produktbeschreibung
Die DK-GF300A-T kombiniert eine zweistufige Kompression mit einer VNT-Turbine zur Energierückgewinnung und versorgt Brennstoffzellensysteme mit Luft. Sie arbeitet im Bereich 20–340 g/s, erreicht ein maximales Druckverhältnis von 4.0 und ist für eine bis zu 30%ige Effizienzsteigerung in 150–200 kW Systemen spezifiziert. Konzipiert für die Systemintegration mit Schutzart IP67 und Luftfederungslagern.

Technische Daten
Spindelmodell: DK-GF300A-T
Strukturform: Zweistufige Kompression + Energierückgewinnung + VNT
Durchflussbereich (g/s): 20-340
Drehzahlbereich (U/min): 30000-90000
Spannung (VDC): 450-750
Gewicht des Luftkompressors (kg): 18.1
Ansauglufttemperatur (°C): -30 ~ 45
Lagertyp: Luftfederungslager
Maximales Kompressionsverhältnis: 4.0
Max. Motorleistung (kW): 40
Maximale Effizienzverbesserung: 30%
Start-Stop-Lebensdauer (Zyklen): 300.000
Gewicht des Controllers (kg): 6.1
Schutzart: IP67

ABMESSUNGEN
Siehe Maßzeichnung auf der Produktseite.

Charakteristiken / Technische Spezifikationen

• Spindelmodell: DK-GF300A-T
• Aufbau: zweistufige Kompression mit VNT-Turbine zur Energierückgewinnung
• Durchflussbereich: 20–340 g/s
• Drehzahlbereich: 30.000–90.000 U/min
• Betriebsspannung: 450–750 VDC
• Kompressorgewicht: 18.1 kg
• Ansauglufttemperatur: -30 bis 45 °C
• Lagertyp: Luftfederungslager
• Max. Kompressionsverhältnis: 4.0
• Max. Motorleistung: 40 kW
• Maximale Effizienzsteigerung: bis zu 30%
• Start-Stop-Belastbarkeit: 300.000 Zyklen
• Controllergewicht: 6.1 kg
• Schutzstufe: IP67
