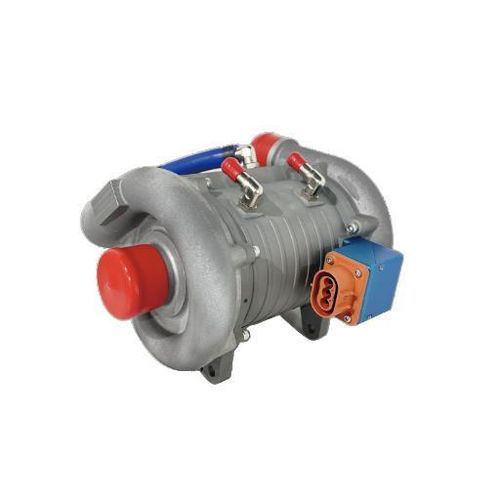

Zentrifugalkompressor DK-GF150-3.0D

LuftDCstationär

Übersicht
Der DK-GF150-3.0D ist ein zweistufiger Luftkompressor für Brennstoffzellen mit einem Betriebsdurchflussbereich von 15–190 g/s und einem maximalen Druckverhältnis von 3,9. Luftgefederte Lager, Drehzahlen bis zu 95.000 U/min und Schutzart IP67 ermöglichen die kompakte Integration, wenn Druckleistung und Umweltschutz erforderlich sind.

Technische Daten (Tabelle)
Spindelmodell: DK-GF150-3.0D
Strukturform: Zweistufige Aufladung
Durchflussbereich (g/s): 15–190
Drehzahlbereich (U/min): 30000–95000
Spannung (VDC): 450–750
Gewicht des Luftkompressors (kg): 15.2
Ansaugluft-Temperatur (°C): -30–45
Lagertyp: Luftfederungslager
Maximales Kompressionsverhältnis: 3.9
Max. Motorleistung (kW): 30
Start-Stop-Lebensdauer (Zyklen): 300000
Gewicht des Controllers (kg): 7.3
Schutzstufe: IP67

Hauptmerkmale

• Zweistufige Verdichtung, optimiert für stabile Druckbereitstellung
• Ölfreier Betrieb dank luftgefederter Lager
• Großer Drehzahlbereich für flexible Systemanpassung (30.000–95.000 U/min)
• Schutzart IP67 gegen Staub und Wasser

Anwendungen

• Kompakte Brennstoffzellensysteme, die hohe Druckfähigkeit erfordern
• Mittelstarke Brennstoffzellen-Stacks mit hohen Anforderungen an den Umweltschutz

Spezifikationen

• Modell: DK-GF150-3.0D
• Struktur: Zweistufige Aufladung
• Durchfluss: 15–190 g/s
• Drehzahl: 30.000–95.000 U/min
• Spannung: 450–750 VDC
• Max. Motorleistung: 30 kW
• Max. Kompressionsverhältnis: 3.9
• Lager: Luftfederungslager
• Kompressorgewicht: 15.2 kg
• Controllergewicht: 7.3 kg
• Ansaugluft-Temperaturbereich: -30 °C bis 45 °C
• Start-Stop-Lebensdauer: 300.000 Zyklen
• Schutzstufe: IP67
