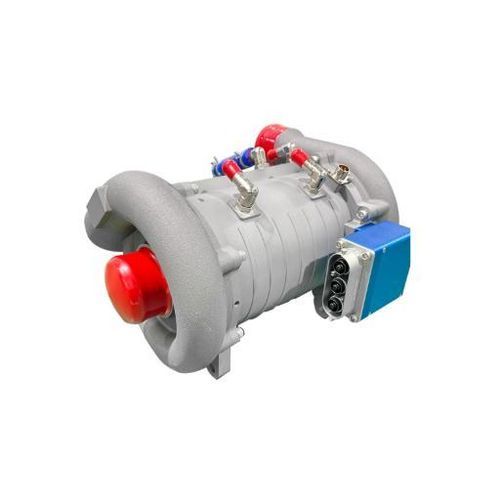

Zentrifugalkompressor DK-GF220B

LuftDCstationär

Kurzbeschreibung
Der DK-GF220B ist ein Luftkompressor für Brennstoffzellensysteme mit höherem Durchfluss. Er verfügt über eine zweistufige Verdichtungsarchitektur, einen Betriebsbereich von 20–300 g/s und eine maximale Motorleistung von 50 kW. Das Gerät verwendet ölfreie Luftlager (Luftfederung) und verfügt über die Schutzart IP67, geeignet zur Integration in Systeme mit 150–200 kW.

Elektrische und Betriebsdaten
Durchflussbereich (g/s): 20–300
Spannung (VDC): 450–750
Drehzahlbereich (U/min): 30.000–90.000
Max. Motorleistung (kW): 50

Design‑Highlights

• Zweistufige Verdichtungsarchitektur (maximales Druckverhältnis 3.6)
• Ölfreie Luftlager (Luftfederung) zur Vermeidung von Ölkontamination
• Schutzart IP67 für raue Einsatzbedingungen
• Hohe Start‑Stopp‑Lebensdauer: 300.000 Zyklen

Technische Daten (Tabelle)
Spindelmodell: DK-GF220B
Strukturform: Zweistufige Verdichtung
Durchflussbereich (g/s): 20–300
Drehzahlbereich (U/min): 30.000–90.000
Spannung (VDC): 450–750
Gewicht des Luftkompressors (kg): 20.5
Ansauglufttemperatur (°C): -30–45
Lagertyp: Luftfederungslager (ölfrei)
Max. Kompressionsverhältnis: 3.6
Max. Motorleistung (kW): 50
Start‑Stop‑Lebensdauer (Zyklen): 300.000
Gewicht des Controllers (kg): 8.0
Schutzstufe: IP67

Merkmale / Technische Spezifikationen

• Modell: DK-GF220B
• Anwendung: Luftkompressor für Brennstoffzellen mit hohem Durchfluss
• Architektur: Zweistufige Verdichtung
• Durchflussbereich: 20–300 g/s
• Drehzahlbereich: 30.000–90.000 U/min
• Betriebsspannung: 450–750 VDC
• Maximale Motorleistung: 50 kW
• Lagertyp: Luftfederung (ölfrei)
• Gewicht: 20.5 kg (Kompressor); 8.0 kg (Controller)
• Ansauglufttemperaturbereich: -30 °C bis 45 °C
• Start‑Stop‑Lebensdauer: 300.000 Zyklen
• Schutzart: IP67
