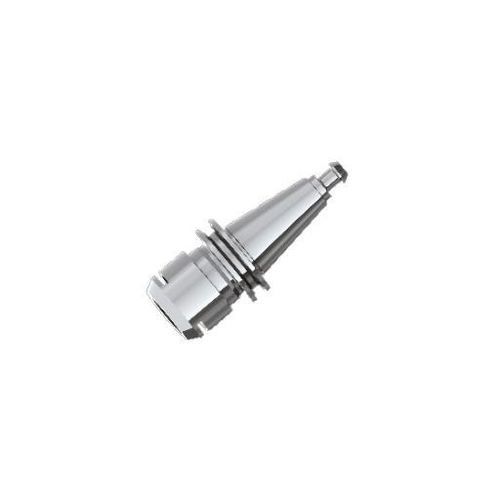

ISO-Spannzangenfutter

SKSKFräs

Übersicht
Der ISO-SK Spannzangen-Werkzeughalter ist das drehmomentorientierte Mitglied der ISO-Aufnahmefamilie. Die 8° SK‑Spannzangengeometrie erhöht die Haltekraft für schwerere Fräs‑ und Bohrarbeiten und kann, bei geeigneter Auslegung, eine interne (zentral durchgeführte) Kühlmittelzufuhr unterstützen.

Leistungsdaten

• Rundlaufgenauigkeit des Werkzeughalters: ≤ 2 μm
• Kombinierte Rundlaufgenauigkeit: ≤ 5 μm
• Dynamischer Auswuchtgrad: ≤ G1
• Drehmomentübertragung: bis zu 1,5× gegenüber nicht drehmomentorientierten Spannzangentypen (laut Angabe)
• Werkzeugverträglichkeit: h7, 1–25 mm

Merkmale

• 8° SK‑Spannzangengeometrie für erhöhte Spannkraft
• Drehmomentorientierte ISO-Schnittstelle, optimiert für schwerere Fräs‑ und Bohroperationen
• Konfigurierbar zur Unterstützung interner/zentraler Kühlmittelzufuhr bei geeigneter Ausführung

Anwendungen
Ausgelegt für Fräs‑, Bohr‑, Reib‑ und vergleichbare Bearbeitungen, bei denen starre Werkzeugspannung und hohe Drehmomentübertragung Vorrang vor maximaler Spannweite haben. Geeignet für Bearbeitungszentren und Spannsysteme, die eine stabile Aufnahme von H7‑Werkzeugen erfordern.

Technische Daten & Zeichnungen
Detaillierte technische Daten und Maßzeichnungen stehen auf der Produktseite als Referenzbilder (Technische Daten und Maßillustrationen) zur Verfügung. Diese Unterlagen sind für Montageabmessungen und spezifische Konfigurationen heranzuziehen.

Eigenschaften / Technische Daten

• Modellreihe: ISO-SK
• Spannzangengeometrie: SK (8°)
• Werkzeugaufnahme: h7‑Toleranz, 1–25 mm
• Rundlaufgenauigkeit (Werkzeughalter): ≤ 2 μm
• Kombinierte Rundlaufgenauigkeit: ≤ 5 μm
• Dynamischer Auswuchtgrad: ≤ G1
• Drehmoment: bis zu 1,5× gegenüber nicht drehmomentorientierten Typen (laut Produktangabe)
• Kühlmittelführung: interne/zentral durchgeführte Kühlung möglich
