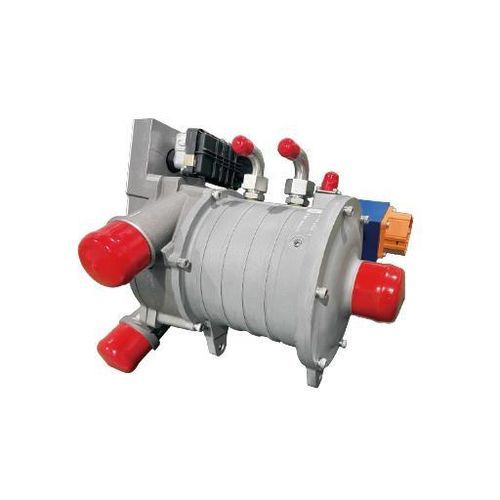

Zentrifugalkompressor DK-GF180A-T

LuftDCstationär

Übersicht
Die DK-GF180A-T ist ein zweistufiger Luftkompressor mit einer VNT‑(verstellbare Düse) Energierückgewinnungsturbine für die Luftversorgung von Brennstoffzellen. Er deckt 15–245 g/s ab, erreicht ein maximales Druckverhältnis von 3.8 und kann die Energieeffizienz um bis zu 30 % verbessern. Das Design berücksichtigt Fahrzeugintegration und Schutzart IP67.

Technische Daten
Spindelmodell: DK-GF180A-T
Strukturform: Zweistufige Kompression + Energierückgewinnung + VNT
Durchflussbereich (g/s): 15-245
Drehzahlbereich (U/min): 30000-95000
Spannung (VDC): 450-750
Gewicht des Luftkompressors (kg): 16.5
Ansauglufttemperatur (°C): -30~45
Lagertyp: Luftfederungslager (ölfrei)
Maximales Kompressionsverhältnis: 3.8
Max. Motorleistung (kW): 30
Maximale Effizienzsteigerung: 30%
Start-Stop-Lebensdauer (Zyklen): 300000
Gewicht des Controllers (kg): 7.3
Schutzstufe: IP67

Anwendungen

• Luftversorgung für Brennstoffzellensysteme (Fahrzeuge und stationäre Anlagen) mit Bedarf an hocheffizienter Luftführung.
• Integration in Fahrzeug- und Industriearchitekturen, die IP67 und lange Start-Stop-Lebensdauer erfordern.

Charakteristiken / Spezifikationen

• Modell: DK-GF180A-T
• Funktion: Zweistufige Kompression mit VNT-Energierückgewinnung
• Durchflussbereich: 15–245 g/s
• Druckverhältnis max.: 3.8
• Drehzahlbereich: 30.000–95.000 U/min
• Elektrische Versorgung: 450–750 VDC
• Max. Motorleistung: 30 kW
• Lagertyp: Luftfederungslager (ölfrei)
• Schutzart: IP67
• Gewichte: Kompressor 16.5 kg; Controller 7.3 kg
• Ansaugluft-Temperaturbereich: -30 °C bis 45 °C
• Start-Stop-Lebensdauer: 300.000 Zyklen
• Energieeffizienzsteigerung: bis zu 30%
