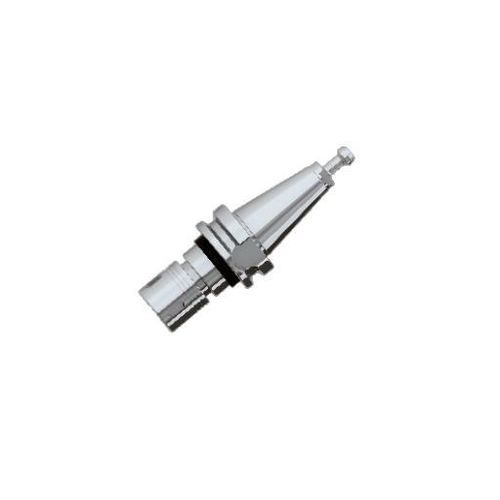

BT-Spannzangenfutter

ERFräsBohr

Produktübersicht
Der BT-ER ist ein universeller ER-Spannzangen-Werkzeughalter, entwickelt für Arbeitsabläufe in Bearbeitungszentren. Die 16°-ER-Spannzange nimmt h7-Werkzeuge von 1 bis 30 mm auf und ermöglicht schnelle Werkzeugwechsel beim Bohren, Reiben, Gewindeschneiden, Fräsen und Gravieren. Mitteldurchströmte Kühlung ist bei Verwendung eines passenden Zugbolzens möglich.

Leistungsdaten

• Rundlaufgenauigkeit des Werkzeughalters (radial): ≤2 μm
• Kombinierte Rundlaufgenauigkeit: ≤5 μm
• Dynamischer Auswuchtgrad: ≤G1

Anwendungen

• Bohren
• Reiben
• Gewindeschneiden
• Fräsen
• Gravieren

Hinweise
Die mittige Kühlmittelzufuhr wird unterstützt, wenn ein geeigneter Zugbolzen verwendet wird. Verwendet das ER-16°-Spannzangenformat für Werkzeuge im Bereich 1–30 mm h7; ausgelegt für schnelle Werkzeugwechsel in Bearbeitungszentren.

Technische Daten

• Modell: BT-ER
• Spannzangentyp: ER (16°)
• Aufnahmespanne: 1–30 mm (h7)
• Rundlaufgenauigkeit des Werkzeughalters (radial): ≤2 μm
• Kombinierte Rundlaufgenauigkeit: ≤5 μm
• Dynamischer Auswuchtgrad: ≤G1
• Hauptfunktionen: Bohren, Reiben, Gewindeschneiden, Fräsen, Gravieren
• Kühlmittel: Mitteldurchströmte Kühlung mit geeignetem Zugbolzen möglich
• Ausgelegt für schnelle Werkzeugwechsel in Bearbeitungszentren
