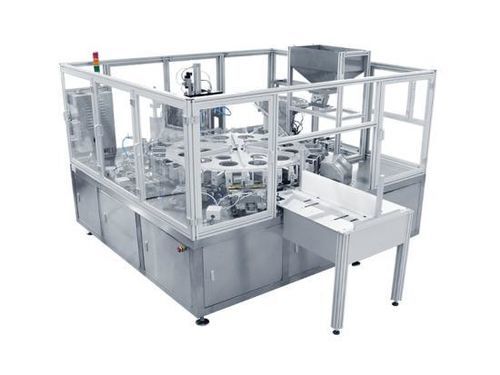

Kontinuierliches Heißsiegelgerät GF-2200Z

automatischfür Beutelfür die Lebensmittelindustrie

Produktvorstellung
Die vollautomatische Rotations-Mehrstationen-Versiegelungsmaschine mit zwei Stationen ist für das automatische Aufschieben und thermische Versiegeln von Strohhalmen und Ausgießbeuteln ausgelegt. Sie verarbeitet verschiedene Strohhalm-Durchmesser, Längen und Beuteltypen und eignet sich für Ausgießbeutel für Getränke, Sauggel, Gewürze und Körperpflegeprodukte. Die Maschine kann kundenspezifisch an Abfülllinien zur integrierten Produktion angebunden werden.

Technische Parameter
Gesamtmaße: 2900 mm × 2400 mm × 2000 mm (L × B × H)
Versiegelungsarten: Stand-up-Beutel, Dreiseitenversiegelter Beutel, Faltenbeutel, Spezialform (kundenspezifisch)
Material: Innenlage Beutel PE/PP; Rohr/Strohhalm PE/PP
Produktgrößenbereich: Beuttellänge 100–180 mm; Breite 70–120 mm; Versiegelungslänge 60–120 mm
Strohhalmdurchmesser: Standard 8,5 mm (andere Größen kundenspezifisch)
Arbeitsgeschwindigkeit: 80–90 Stk/min (abhängig von Material und Beutelgröße)
Positioniergenauigkeit: ≤ ±0,5 mm
Versiegelungsmesser-Gruppen: 6 (1 Vorheizung, 4 Heißsiegel, 1 Kühlung)
Temperaturregelung: 2 Sätze (12 Kanäle), Genauigkeit ±0,1°C
Heizbereich: Umgebung bis 300°C
Stromversorgung: 380 V/50 Hz, 13 kW
Druckluft: 0,6–0,8 MPa, 11 L/min
Gewicht der Anlage: 2000 kg

Produkteigenschaften

• Rotationslayout mit zwei Stationen ermöglicht vollautomatische Prozesse einschließlich Vorheizung, Beuteltrennung, Zuführung der Rohre und Heißsiegelung.
• Versiegelte Produkte werden automatisch an eine Übergabemaschine zur nachgelagerten Handhabung oder Verpackung weitergeleitet.
• SPS-Steuerung mit konfigurierbaren Parametern ermöglicht schnellen Formatwechsel zwischen verschiedenen Beutel- und Strohhalm-Spezifikationen.
• Ausgestattet mit importierten Temperaturregelmodulen und pneumatischen Komponenten (SMC, Festo, Airtac) für stabilen Betrieb.
• Stufenweises Erhitzen gefolgt von Kühlung sorgt für zuverlässige Schweißqualität bei unterschiedlichen Materialien.
• Automatische Fehlererkennung mit Alarm, Stopp und Diagnoseanzeige für schnelle Fehlerbehebung.
• Kompakte Stellfläche und optimiertes Gewicht für langfristig stabile Produktion.
• Hauptkontaktteile aus Aluminiumlegierung und Edelstahl entsprechen den GMP-Hygieneanforderungen für Lebensmittel und Pharma.

Systemzusammensetzung

• Doppelstationsstruktur einschließlich Beutelzufuhr, Rohrzufuhr, Heißsiegel-System, Beutelauswurf, Ausschussmechanismus, Übergabeförderer, Steuersystem und Maschinenbett.
• Die Beutelzufuhr umfasst Platzierung, Positionierung, Pick-and-Place- und Aufschiebemechanismen zum Einsetzen der Beutel auf die Strohhalme einzeln.
• Die Rohrzufuhr verwendet eine Vibrationsschale und Übergabeschale mit automatischer Erkennung und Start/Stopp-Steuerung während der Zuführung.
• Das Heißsiegelmodul besteht aus Vorheizung, Heißsiegelung und Kühlphase (1 Vorheizmesser, 4 Heißsiegelmesser, 1 Kühlmesser); Messer können an verschiedene Strohhalmbemaßungen angepasst werden.
• Jede Messergruppe unterstützt unabhängige Temperaturregelung und separate Justierung.
• Die Beutelsammelung umfasst einen Auswurfmechanismus und automatische Tablettauswechslung bei Füllstand.
• Die Bedienoberfläche zeigt Echtzeit-Status: Produktionsgeschwindigkeit, Ausbringungsmenge, Schichtleistung, Datum und Temperaturparameter.

Anwendungsbereiche

• Gel-Ausgießbeutel
• Sojamilch-Ausgießbeutel
• Ausgießbeutel für Körperpflege und Toilettenartikel
• Breibeutel
• Spezialform-Ausgießbeutel
• Faltbare Trinkbeutel für den Außenbereich

Technische Spezifikationen

• Gesamtmaße: 2900 mm × 2400 mm × 2000 mm (L × B × H)
• Versiegelungsarten: Stand-up-Beutel, Dreiseitenversiegelter Beutel, Faltenbeutel, Spezialform (kundenspezifisch)
• Material: Innenlage Beutel PE/PP; Rohr/Strohhalm PE/PP
• Beutelgrößenbereich: Länge 100–180 mm; Breite 70–120 mm; Versiegelungslänge 60–120 mm
• Strohhalmdurchmesser: Standard 8,5 mm (andere Größen kundenspezifisch)
• Arbeitsgeschwindigkeit: 80–90 Stk/min (abhängig vom Material und der Größe)
• Positioniergenauigkeit: ≤ ±0,5 mm
• Versiegelungsmesser-Gruppen: 6 (1 Vorheizung, 4 Heißsiegel, 1 Kühlung)
• Temperaturregelung: 2 Sätze, 12 Kanäle, Genauigkeit ±0,1°C
• Heizbereich: Umgebung bis 300°C
• Stromversorgung: 380 V/50 Hz, 13 kW
• Druckluft: 0,6–0,8 MPa, 11 L/min
• Gewicht: 2000 kg
