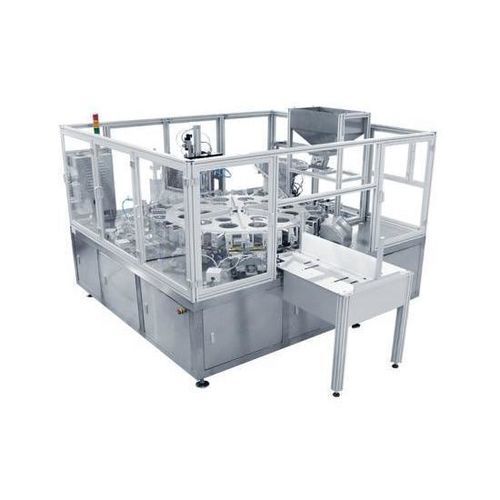

Deckelaufsetz- und -versiegelmaschine / Dreh GF-2200Z

vollautomatischfür Verpackungsmaschinenfür Wendeplatten

Produktübersicht
Die GF-2200Z ist eine automatische Einsetz- und Verschweißmaschine für Ausgießer. Ausgießer werden über Trichter, Vibrationszuführung und Rutschen zum Ausgießerhalter geführt, rotieren auf der Drehplatte zur Beutelstation, wo Beutel aufgenommen, auf der Ausgießeraufspannung positioniert und gemeinsam zur Heißsiegelstation geführt werden. Vorder- und Rücksiegelmesser führen den Schweißvorgang durch; fertige Beutel werden in den Fertigwarenbereich geschoben und Ausschuss wird automatisch an der Ausschussöffnung entfernt.

Wichtige Produktdaten

• Brand: GBPI
• Model: GF-2200Z
• Payment: 100% TT In Advance
• Product Origin: Guangzhou, China
• Shipping Port: Huangpu
• Lead Time: 20–30 days

Technische Daten
Gesamtmaße: 2400 x 2200 x 2000 mm (L x B x H)
Verpackungsarten: Stand-up-Beutel, 3-Seiten-Siegelbeutel, Taschen mit Bodenfalte, Spezialformbeutel
Materialarten: Beutel Innenlage PE/PP; Schläuche PE/PP
Beutelgrößenbereich: Länge 80–190 mm; Breite 70–120 mm
Siegelänge: 60–120 mm
Trinkhalm-/Ausgießergrößen: 8,5 mm, 10 mm, 14 mm, 16 mm usw.
Arbeitsgeschwindigkeit: 80–90 Stk./min
Positioniergenauigkeit: ≤0,5 mm
Siegelwerkzeuge: 6 Gruppen (1 Vorheizen, 4 Schweißen, 1 Abkühlung)
Temperaturregelungsmodule: 18 Gruppen, Genauigkeit ±0,1°C
Heiztemperaturbereich: 0–300°C
Stromversorgung: 380V/50Hz, 11KW
Luftversorgung: 0,6–0,8 MPa, 2000 L/H
Gerätgewicht: 2100 Kg

Anwendungsbereiche

• Gel-Beutel mit Ausgießer
• Sojamilch-Ausgießerbeutel
• Kosmetik-/Toilettenartikel-Ausgießerbeutel
• Püree-Beutel
• Spezialform-Ausgießerbeutel
• Faltbare Outdoor-Trinkbeutel

Fortschrittliches System

• Ausgießerförderung bestehend aus Rutschen, Vibrationsscheibe und Führungsbahnen; Fotoelektrische Sensoren steuern die Zuführung.
• Beutelzuführung mit pneumatischer Saugevorrichtung; Zuführ- und Siegelstationen mit Doppelposition zur Verdoppelung der Effizienz.
• Heißsiegelsystem mit großer Drehplatte, Siegelklingen und einstellbaren Arbeitsstationen; 6 Klingen-Sets (1 Vorheizung, 4 Siegeln, 1 Abkühlung).
• Arbeitsstationen verstellbar für unterschiedliche Beutelgrößen; austauschbare Siegelklingen für verschiedene Ausgießertypen.
• Jede Siegelklinge mit unabhängiger Temperaturregelung für separates Laufen/Debug.
• Sammelsystem aus Fertigwaren- und Ausschusstisch; fotoelektrische Sensoren und Pneumatiksteuerung ermöglichen automatische Abläufe.
• Bedienpanel mit Touchscreen für Parametereinstellung und Echtzeitstatus (Stückzahlen, Zeit, Erfolgs-/Fehlerraten).
• Weitere Teile: Temperaturregler, Druckanzeigen und Not-Aus-Taster; modulare Basis für leichten Transport und Montage.

Produkteigenschaften

• Vollautomatischer Betrieb; ein Bediener reicht zur periodischen Beladung von Ausgießern und Beuteln aus.
• Drehscheibenstruktur minimiert Platzbedarf.
• Bauteile aus Aluminium und Edelstahl entsprechen Hygieneanforderungen für Lebensmittel-, Pharma- und verwandte Industrien.
• Stabiler Lauf mit präziser Steuerung für lange Dauereinsätze.
• Importierte Temperaturmodule, SMC-Pneumatikkomponenten und Omron-PLC für zuverlässige Leistung.
• Automatische Fehlererkennung mit Alarm, automatischem Stopp und Fehlerortanzeige.

Maschinenproduktion / Arbeitsproben
Die GF-2200Z ist ein integriertes System aus Heißsiegelmodul, Ausgießerzufuhrmodul, Beutelzufuhrmodul, Beutelausgabemodul und Zentralsteuerung auf einem einzigen Grundrahmen. Alle Untersysteme sind mit Sensoren und Relais ausgestattet, um koordinierten Betrieb für eine effiziente und reproduzierbare Verpackungsproduktion sicherzustellen.

Technische Spezifikationen

• Brand: GBPI
• Model: GF-2200Z
• Gesamtmaße: 2400 x 2200 x 2000 mm
• Verpackungsarten: Stand-up-Beutel, 3-Seiten-Siegel, Taschen mit Bodenfalte, Spezialformbeutel
• Materialarten: Beutel Innenlage PE/PP; Schläuche PE/PP
• Beutelgrößenbereich: Länge 80–190 mm; Breite 70–120 mm
• Siegelänge: 60–120 mm
• Ausgießergrößen: 8,5 mm, 10 mm, 14 mm, 16 mm
• Arbeitsgeschwindigkeit: 80–90 Stk./min
• Positioniergenauigkeit: ≤0,5 mm
• Temperaturregelung: 18 Gruppen, Genauigkeit ±0,1°C
• Stromversorgung: 380V/50Hz, 11KW
• Luftversorgung: 0,6–0,8 MPa, 2000 L/H
• Gewicht: 2100 Kg
• Lead Time: 20–30 days
