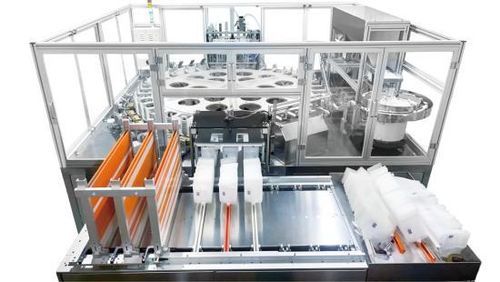

Dreh-Siegelmaschine GF-3000Z

vollautomatischfür Lebensmittelfür Flüssigkeiten

Produkteinführung
Die automatische drei-Stationen-Rotations-Spout-Versiegelungsmaschine ist für die automatische Zuführung und das Heißversiegeln von Strohhalmen und Beuteln mit Ausgießer ausgelegt. Sie eignet sich für verschiedene Strohhalm-Durchmesser und Formate von Standbodenbeuteln mit Ausgießer und wird in Getränkeverpackungen, trinkbaren Gels, Gewürzen und Haushaltschemikalien eingesetzt. Die Maschine kann zur Integration in Abfülllinien angepasst werden.

Marke / Artikel-Nr.

• Brand: GBPI
• Item NO.: GF-3000Z

Technische Parameter
Artikel: Technische Spezifikationen
Gesamtmaße: 3900 mm × 2900 mm × 2000 mm (L × B × H)
Versiegelungstyp: Standbodenbeutel mit Ausgießer, dreiseitig versiegelte Beutel, Taschen mit Bodenfalte, Spezialbeutel (anpassbar)
Produktspezifikationen: Beutelgröße: 80–180 mm (L), 70–120 mm (B); Versiegelungslänge: 60–120 mm
Strohhalmgröße: 8,5 mm (Standard), 10 mm, 14 mm, 16 mm usw.
Arbeitsgeschwindigkeit: 120 Stk./min (je nach Material und Beutelgröße)
Positioniergenauigkeit: ≤ ±0,5 mm
Heißsiegelwerkzeuge: Insgesamt 6 Sätze (1 Vorheizen, 4 Heißsiegel, 1 Kühlung)
Temperaturregelmodul: 2 Sätze (12-Kanal-Module) Genauigkeit ±0,1°C
Temperaturbereich: Umgebung bis 300°C
Stromversorgung: 380V/50Hz, 15 kW
Druckluftversorgung: 0,6–0,8 MPa, 15 L/min
Gewicht der Anlage: 3000 kg

Produktmerkmale

• Vollautomatische Zuführung von Strohhalmen, Beutelzuführung, Heißsiegeln und Entladung; Mehrfachverknüpfung reduziert Personalbedarf (2–4 Bediener für verknüpfte Linien, 1 Bediener für Einzelmaschine).
• Rotative Drei-Stationen-Konstruktion für geringen Platzbedarf und stabilen Betrieb.
• LCD-Touchscreen zur einfachen Parameter-Einstellung, präziser Steuerung und Dauerbetrieb.
• Importierte Temperaturregelmodule und pneumatische Komponenten SMC/Festo/Airtac sowie Omron PLC für zuverlässige Leistung.
• Automatische Fehlererkennung mit Alarm, Stopp, Diagnose und Fehlerpositionsanzeige.
• Erreicht 120–135 Stk./min je nach Material und Beutelgröße.
• Drei-Stationen-Beutelzuführung zur Erhöhung des Durchsatzes; Beutelgröße einstellbar (max. 180 mm × 120 mm) oder anpassbar.
• Stufenweises Heiz- und Kühlverfahren beim Versiegeln; austauschbare Versiegelungsmesser für verschiedene Strohhalm-/Ausgießertypen.

Systemzusammensetzung

• Besteht aus Strohhalmzuführung, Beutelzuführung, Heißsiegelung, Produktsammlung, Zentralsteuerung und Grundrahmen.
• Strohhalmzuführungssystem: Trichter, Vibrationsschale, Führungsschiene und Photoelektrischer Sensor zur automatischen Strohhalmsteuerung.
• Beutelzuführungssystem: Pneumatische Sauggreifer zur zuverlässigen Beutellieferung.
• Heißsiegel-System: Große Drehscheibe mit 6 Messersätzen (1 Vorheizen, 4 Siegel, 1 Kühlung); verstellbarer Stationsrahmen und anpassbare Messer.
• Produktsammelsystem: Plattformen für Fertigprodukte und Ausschuss; fotoelektrische und pneumatische Steuerung zur automatischen Kantenausrichtung.
• Bedienfeld: Touchscreen zur Parametereingabe und Echtzeitanzeige (Zählung, Zeit).

Anwendungsbereiche

• Standbodenbeutel für Waschmittel
• Standbodenbeutel für Gewürze/Soßen
• Getränkebeutel
• Gefaltete Wasserbeutel

Technische Spezifikationen

• Brand: GBPI
• Modell / Item NO.: GF-3000Z
• Gesamtmaße: 3900 mm × 2900 mm × 2000 mm
• Beutelgröße: 80–180 mm (L) × 70–120 mm (B); Versiegelungslänge 60–120 mm
• Strohhalmgrößen: 8,5 mm, 10 mm, 14 mm, 16 mm
• Arbeitsgeschwindigkeit: 120 Stk./min (abhängig von Material und Größe)
• Positioniergenauigkeit: ≤ ±0,5 mm
• Versiegelwerkzeuge: 6 Sätze (1 Vorheizen, 4 Versiegeln, 1 Kühlung)
• Temperaturregelung: 12-Kanal-Module (2 Sätze) Genauigkeit ±0,1°C
• Temperaturbereich: Umgebung bis 300°C
• Stromversorgung: 380V/50Hz, 15 kW
• Druckluftversorgung: 0,6–0,8 MPa, 15 L/min
• Gewicht der Anlage: 3000 kg
