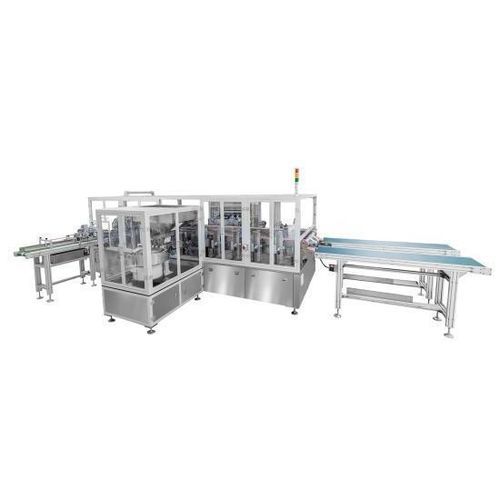

Lineare Siegelmaschine GF-2700XB

vollautomatischfür die Verpackungsindustriemit Speiser

Produktbeschreibung
Die GF-2700XB ist eine vollautomatische zweikanalige lineare Schräg-Tubensiegelmaschine zur automatischen Einführungen von Strohhalmen/Ansatzrohren und zum schrägen Heißsiegeln von Ausgießerbeuteln und ähnlichen flexiblen Verpackungen. Sie unterstützt verschiedene Rohrdurchmesser, -längen und Beutelformate und lässt sich in Abfülllinien integrieren.

Technische Parameter
Gesamtmaße: 5800 × 4100 × 1800 mm (L × B × H). Siegelarten: Standbeutel, Drei-Seiten-Siegel, Faltenbeutel, Sonderformen (kundenspezifisch). Materialien: Innenlage Beutel PE/PP; Rohr PE/PP. Beutelgröße: Länge 150–350 mm, Breite 130–250 mm. Siegellänge: 60–120 mm. Rohrkaliber: 8,5 mm (Standard), 10 mm, 14 mm, 16 mm etc. Arbeitsgeschwindigkeit: 80–90 Stk/min (Zweikanal); Einzelkanal 40–45 Stk/min. Schrägsiegelwinkel: 45° ±5° (andere Winkel auf Anfrage). Positioniergenauigkeit: ≤ ±0,5 mm. Siegelmessergruppen: 6 (1 Vorheizen, 4 Heißsiegel, 1 Kühlung). Temperaturregelung: 3 Sätze (8-Kanal-Modul), Genauigkeit ±0,1 °C. Heiztemperatur: 0–300 °C. Stromversorgung: 380V/50Hz, 13 kW. Druckluft: 0,6–0,8 MPa, 22 L/min. Maschinengewicht: 3500 kg.

Produktmerkmale

• Zweikanaliges Design für gleichzeitige Verarbeitung auf zwei Linien zur Steigerung des Durchsatzes.
• Vollautomatischer Ablauf: Beuteltrennung, schräger Schnitt, Rohranlage und Heißsiegelung.
• SPS-Steuerung mit konfigurierbaren Parametern für schnellen Umrüstbetrieb zwischen Beutel- und Rohrtypen.
• Importierte Temperaturregler und pneumatische Komponenten (SMC, Festo, Airtac) für stabile Prozesssteuerung.
• Stufenweises Aufheizen und abschließende Kühlung für konstante Siegelqualität.
• Automatische Fehlererkennung mit Alarm, Stopp und Diagnoseanzeige.
• Hauptkomponenten aus Aluminiumlegierung und Edelstahl zur Einhaltung von Lebensmittel- und Pharma-Hygienestandards.

Systemzusammensetzung

• Zweikanal-Layout bestehend aus: Beutelzufuhr, Rohrzufuhr, Schneidmechanik, Heißsiegelsystem, Beutelsammelsystem, Steuersystem und Maschinenunterbau.
• Beutelzufuhr: Trenn-, Positionier- und Handhabungsmechanismen für Einzeltransport und Korrektur.
• Rohrzufuhr: Vibrationsschale, lineare Vibrationszuführung und rotierender Beladevorgang mit automatischer Erkennung und Start/Stopp-Steuerung.
• Heißsiegelung: Vorheizen, Heißsiegeln und Kühlen; fünf Heißsiegelmesser und ein Kühlmesser; unabhängige Temperaturregelung pro Satz; Messerabmessungen anpassbar.
• Beutelsammlung: konstante Fördergeschwindigkeit mit automatischer Anordnung zur Inspektion und Weiterverarbeitung.
• Bedienoberfläche: Echtzeit-Anzeige von Produktionsgeschwindigkeit, Output, Schichtleistung, Datum und Temperatur.

Anwendungsbereiche

• Standbeutel für Waschmittel
• Standbeutel für Gewürze
• Ausgießerbeutel für Säfte und Getränke
• Faltbare Wasserbeutel und andere Ausgießerbeutel-Formate

Technische Spezifikationen

• Modell: GF-2700XB
• Gesamtmaße: 5800 × 4100 × 1800 mm
• Arbeitsgeschwindigkeit: 80–90 Stk/min (Zweikanal)
• Siegelgruppen: 6 (1 Vorheizen, 4 Heißsiegel, 1 Kühlung)
• Temperaturregelung: 3 Sätze, ±0,1 °C Genauigkeit, Heizung 0–300 °C
• Leistung: 380V/50Hz, 13 kW
• Druckluft: 0,6–0,8 MPa, 22 L/min
• Gewicht: 3500 kg
