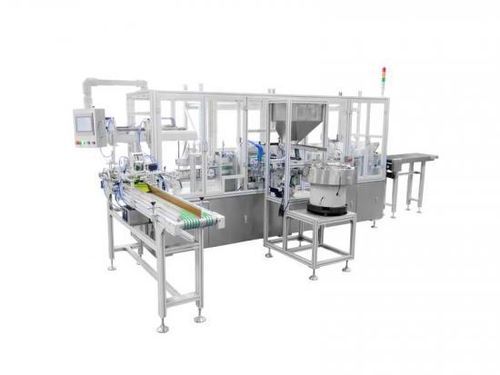

Lineare Siegelmaschine GF-1700XB

vollautomatischfür Wendeplattenfür Ausgussbeutel

Produkteinführung
Maschine zur automatischen Rohrzuführung und Heißsiegelung von Eckauslauf- und anderen Auslaufbeuteln. Sie verarbeitet verschiedene Strohhalmdurchmesser und Beutelformate und kann kundenspezifisch für die Inline-Anbindung an Abfülllinien ausgelegt werden.

Produktdetails
Brand: GBPI
Item NO.: GF-1700XB
Zahlung: 100% TT im Voraus
Produktursprung: Guangzhou China
Versandhafen: Huangpu
Lieferzeit: 20-30 Tage

Technische Parameter
Gesamtmaße: 5800mm×2100mm×1800mm (Länge×Breite×Höhe)
Versiegelungsart: Standbeutel, dreiseitig verschweißte Beutel, Faltenbeutel, Sonderformbeutel
Materialarten: Beutel: Innenlage PE, Innenlage PP; Strohhalme: PE, PP
Produktspezifikationen: Beutellänge: 150–350 mm; Beutelbreite: 130–250 mm; Versiegelungslänge: 60–120 mm (kundenspezifisch); Strohhalmgröße: 8,5 mm (Standard), 10 mm, 14 mm, 16 mm usw.
Arbeitsgeschwindigkeit: 40–45 Stück pro Minute (abhängig von Material und Beutelgröße)
Fasenversiegelungswinkel: 45° ±5° (andere Winkel anpassbar)
Positioniergenauigkeit: ≤ ±0,5 mm
Versiegelungswerkzeuge: 6 Sätze (1 Vorheizsatz, 4 Heißsiegelsätze, 1 Kühlsatz)
Heiztemperatur: 0–300 °C
Stromversorgung: 380V/50Hz, 9KW
Luftversorgung: 0,6–0,8MPa, 12L/min
Gerätegewicht: 2200 kg

Anwendungsbereich

• Gelee-Auslaufbeutel
• Sojamilch-Auslaufbeutel
• Körperpflege-Auslaufbeutel
• Püree-Beutel
• Sondergeformte Auslaufbeutel
• Faltbarer Outdoor-Wasser-/Hydrationsbeutel

Produktmerkmale

• Einkanaliges Linearverfahren mit vollautomatischen Abläufen: Beuteltrennung, Eckenschnitt, Rohrzufuhr und Heißsiegelung.
• PLC-Steuerung und intelligente Parametereinstellungen für schnellen Formatwechsel zwischen Beuteln und Strohhalm-Spezifikationen.
• Importierte Temperaturregelmodule und pneumatische Komponenten (SMC, Festo, AirTAC) für zuverlässigen Betrieb.
• Stufenweises Heizen mit abschließender Kühlung für gleichbleibend gute Versiegelungen.
• Automatische Fehlererkennung mit Alarm, Stopp und Diagnosedisplay für schnelle Fehlerbehebung.
• Kompaktes, platzsparendes Design mit stabilem Laufverhalten.
• Hauptkomponenten aus Aluminiumlegierung und Edelstahl, konform mit GMP-Hygieneanforderungen für Lebensmittel/Pharma.

Systemzusammensetzung

• Beutelzuführungssystem: Trenn-, Positionier- und Handlingmechanismen.
• Rohrzuführungssystem: Vibrationsplatte, lineare Vibrationszuführung und rotierender Rohrlademechanismus mit automatischer Erkennung und Start/Stopp-Steuerung.
• Heißsiegelsystem: 1 Vorheizmessersatz, 4 Heißsiegelmessersätze, 1 Kühlermessersatz (anpassbar an Rohrspezifikationen).
• Beutelsammelsystem: gleichmäßige Förderung, automatische Beutelausrichtung und vorgesehener Platz für Datums-Coder.
• Steuersystem: Echtzeit-Anzeige des Betriebsstatus einschließlich Fertigproduktzähler, Datum, Servomotor- und Zylinderparameter sowie Siegelzeit.

Technische Spezifikationen

• Gesamtmaße: 5800mm × 2100mm × 1800mm (L×B×H)
• Versiegelungsart: Stand-up, dreiseitig, Faltenbeutel, Sonderform
• Materialien: Beutel (Innen PE / Innen PP), Strohhalme (PE / PP)
• Beutelgrößenbereich: Länge 150–350 mm; Breite 130–250 mm; Versiegelungslänge 60–120 mm (anpassbar)
• Strohhalmgrößen: 8,5 mm (Standard), 10 mm, 14 mm, 16 mm usw.
• Arbeitsgeschwindigkeit: 40–45 pcs/min (abhängig von Material und Beutelgröße)
• Fasenversiegelungswinkel: 45° ±5°
• Positioniergenauigkeit: ≤ ±0,5 mm
• Versiegelungswerkzeuge: 6 Sätze (1 Vorheizung, 4 Heißsiegel, 1 Kühlung)
• Heiztemperaturbereich: 0–300 °C
• Stromversorgung: 380V/50Hz, 9KW
• Luftbedarf: 0,6–0,8 MPa, 12 L/min
• Gewicht: 2200 kg
