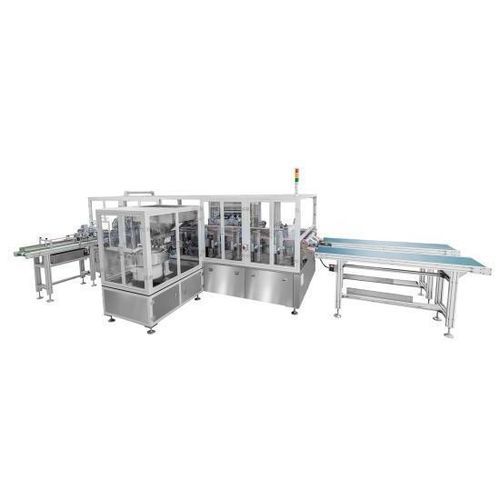

Linearer Deckelaufsetz- und -versiegelmaschine GF-2700XB

vollautomatischfür Verpackungfür Flüssigkeiten

Produkteinführung
Vollautomatische zweikanalige lineare Maschine zum Einsetzen von Ausgießern und Heißverschweißen von Beuteln. Entwickelt für das automatische Montieren und thermische Verschweißen von Ausgießern unterschiedlicher Durchmesser, Längen und Typen. Weit verbreitet in der Verpackung von Waschmitteln, Getränken, Speiseölen, faltbaren Trinkbeuteln für den Außenbereich usw. Kann kundenspezifisch an Abfülllinien angebunden werden.

Funktionsprinzip
Das Förderband transportiert Beutel zur Entnahmeposition. Die Entnahmeeinheit greift den Beutel und überführt ihn auf eine Positionierplattform für exakte Platzierung. Die Absetzvorrichtung setzt den Beutel auf das Förderband zurück; nach dem Bandpressen wird der Beutel zur Eckschneidestation geleitet, dann zur Öffnungsstation für das Einsetzen des Ausgießers (90°-Drehung), anschließend zur Heißsiegelstation und abschließend zur Kühlung.

Technische Daten

• Modell: GF-2700XB
• Marke: GBPI
• Geräteabmessungen: 5800 × 4100 × 1800 mm (L×B×H)
• Verpackungsarten: Stand-up-Beutel, 3-Seiten-Siegel, Bodenfaltenbeutel, Sonderformen (kundenspezifisch)
• Material: Beutelinnenlage PE / PP; Ausgießer: PE, PP
• Beutelgrößenbereich: Länge 150–350 mm; Breite 130–250 mm; Siegelbreite 60–120 mm
• Unterstützte Ausgießergrößen: 8,5 mm (Standard), 10 mm, 14 mm, 16 mm usw.
• Betriebsgeschwindigkeit: 80–90 Stk/min (zweikanalig); 40–45 Stk/min (einzeln) — abhängig von Material und Format
• Positioniergenauigkeit: ≤±0,5 mm
• Fasen-Siegelwinkel: 45° ±5° (anpassbar)
• Siegelgruppen: 6 (1 Vorheizung, 4 Heißsiegel, 1 Kühlung)
• Temperaturregelung: 3 Gruppen (8-Kanal-Module), Genauigkeit ±0,1°C
• Heiztemperaturbereich: Raumtemperatur–300°C
• Stromversorgung: 380V / 50Hz, 3 kW
• Luftquelle: 0,6–0,8 MPa, 22 L/min
• Gewicht der Anlage: 3500 kg

Produkteigenschaften

• Zweikanal-Konfiguration für höhere Durchsatzleistung: vollautomatische Beutelführung, Eckenschnitt, Einlegen des Ausgießers und Heißsiegelung.
• SPS-Steuerung mit intelligenter Parametereinstellung für schnellen Formatwechsel zwischen Beuteln und Ausgießern.
• Importierte Temperaturregelmodule und Pneumatikkomponenten (SMC, Festo, AirTac) für zuverlässigen Betrieb.
• Stufenweises Heizen und abschließende Kühlung gewährleisten konstante Siegelqualität.
• Automatische Fehlererkennung mit Alarm, Stopp, Diagnose und Fehlerort-Anzeige.
• Kompakte Bauweise; Hauptkomponenten aus Aluminiumlegierung und Edelstahl zur Einhaltung von Lebensmittel- und Pharmahygienestandards.

Systemzusammensetzung

• Zweikanal-Layout: Beutelzuführsystem, Ausgießerzuführung, Schneidmechanismus, Heißsiegelsystem, Beutelsammelsystem, Steuerung und Maschinenbasis.
• Beutelzuführung: Trennmechanismus, Positioniermechanismus und Fördermechanismus für Einzelhandhabung.
• Ausgießerzuführung: Rüttelteller, linearförderer und rotierender Ausgießereinleger mit automatischer Überwachung.
• Heißsiegelung: Mehrere Siegelmesser mit unabhängiger Temperatursteuerung und separater Einstellung.
• Beutelsammlung: konstante Fördergeschwindigkeit und automatische Anordnung zur Inspektion.
• Benutzeroberfläche: Anzeige des Echtzeit-Betriebsstatus einschließlich Produktionsgeschwindigkeit, Stückzahl, Ausstoß, Datum und Temperatur.

Anwendungsbereiche

• Stand-up-Beutel für Waschmittel
• Stand-up-Beutel für Gewürze
• Getränkebeutel
• Faltbare / Outdoor-Trinkbeutel
• Beutel für Speiseöle
• Ausgießer-Beutel in Sonderformen
