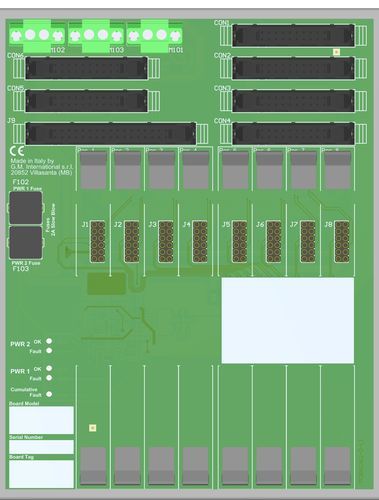

Steckbarer Klemmenblock TBE-D5008-MOD-001

für RelaisLeistungKunststoff

Diese Anschlussplatine mit Gehäuse (TBE) bietet Anschlüsse für die direkte Verbindung zwischen der E/A-Karte des Systems und den Modulen der Serie D5000 / D6000. Der eigensichere Schutz und die Signaltrennung zwischen sicherem und explosionsgefährdetem Bereich wird durch die zugehörigen Geräte der Serie D5000 gewährleistet. Die 24 Vdc Stromversorgung des TBE ist mit zwei steckbaren Klemmenblöcken verbunden, um eine redundante Stromversorgung zu gewährleisten.Modicon M580 Safety AI & DO board interface8 Positionen Termination Board für bis zu 16 KanäleGeringere Kabelinstallations- und WartungskostenStromversorgungsfehlerüberwachungMontagematerial für Einzel-DIN-Schienen-Montagesatz mitgeliefertStatus: AKTIVKanäle: 8 oder 16AllgemeinAnzahl der Positionen8Maximale Anzahl der Kanäle16VersorgungSpannung24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Klemmenblöcke für redundante Stromversorgung, mit ODER-Dioden zum Mischen der Versorgungsspannungen.Maximal zulässige Stromaufnahme1,5 A (als Gesamtspannung).Anschluss durch polarisierbare, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm², schraubbar.Schutzsicherung2 A träge.FehlererkennungDie integrierte Diagnose überwacht sowohl die Integrität der Stromversorgung als auch den kumulativen Fehler des Moduls. Jede Störung wird durch die Deaktivierung eines Halbleiterrelais und die Aktivierung der entsprechenden LEDs gemeldet.Alarm wird ausgelöst, wenn1) Stromversorgung 1 oder 2 < 17 Vdc oder 2) Stromversorgung 1 oder 2 > 33 Vdc oder 3) Modulkumulativfehler EIN.Alarm wird aufgehoben, wenn1) 20 Vdc < Stromversorgung 1 und 2 < 30 Vdc und 2) kein Modulkumulativfehler.Anschlussüber polarisierende, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm², schraubenfest.Ausgangsleistung100 mA 35 V (≤ 1 V Spannungsabfall).E/A-KartenschnittstelleAnschluss4 x 20-poliger Buchsenstecker (erfordert Gegenbuchse) AI, 2 x 20-poliger Buchsenstecker (erfordert Gegenbuchse) DO.KabelTBD.HART Mux InterfaceAnschluss1 x 34-poliger Buchsenstecker (erfordert Gegenbuchse).KabelFlachkabel CABF032UmgebungsbedingungenBetriebstemperaturTemperaturgrenzwerte -40 bis +70 °C.Maximale Höhe2000 m ü.d.M.Lagerungstemperaturgrenzwerte -45 bis +80 °C.MontageartEinzelmontage auf DIN-Schiene 35 mm im Lieferumfang enthalten.Gewichtca. 500 g, ohne Module mit Kunststoffklammern.AufstellungsortInstallation im sicheren Bereich.AbmessungenBreite 140 mm, Tiefe 180 mm, Höhe 154 mm.Technische Daten / Merkmale:Anzahl der Positionen: 8Maximale Anzahl von Kanälen: 16Versorgungsspannung: 24 Vdc nominal (20 bis 30 Vdc), verpolungssicher, redundante StromversorgungMaximal zulässige Stromaufnahme: 1.5 APSchutzsicherung: 2 A trägeFehlererkennung: On-Board-Diagnose für Netzteile und Modulfehler, mit LED-AnzeigeAusgangsleistung: 100 mA 35 V (≤ 1 V Spannungsabfall)E/A-Kartenschnittstelle: 4 x 20-polige (AI), 2 x 20-polige (DO) BuchsensteckerHART Mux Schnittstelle: 1 x 34-poliger BuchsensteckerBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CHöchsthöhe: 2000 m ü. NNMontage: DIN-Schiene 35 mm, inklusive ZubehörGewicht: ca. 500 gStandort: Safe Area InstallationAbmessungen: 140 x 180 x 154 mm (B x T x H)
