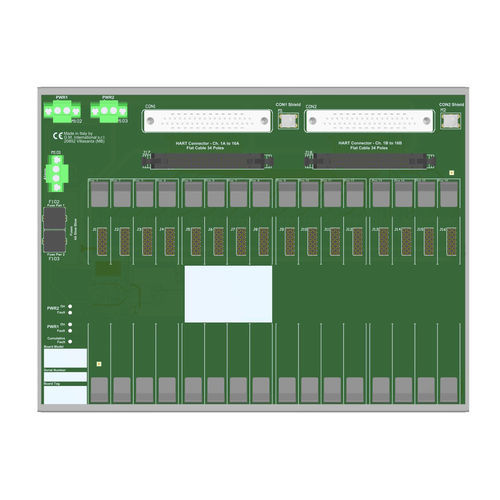

Steckbarer Klemmenblock TBE-D5016-GMI-001

für RelaisLeistungKunststoff

Diese Anschlussplatine mit Gehäuse (TBE) stellt eine direkte Verbindung zwischen der E/A-Karte des Systems und den Modulen der Serie D5000 / D6000 her. Der eigensichere Schutz und die Signaltrennung zwischen sicherem und explosionsgefährdetem Bereich wird durch die zugehörigen Geräte der Serie D5000 gewährleistet. Die 24 Vdc Stromversorgung des TBE ist mit zwei steckbaren Klemmenblöcken für eine redundante Stromversorgung verbunden.Universelle KartenschnittstellenAnschluss an externen GMI HART Mux 570016 Positionen Termination Board für bis zu 32 KanäleGeringere Kabelinstallations- und WartungskostenStromversorgungsfehlerüberwachungMontagematerial für einen DIN-Schienen-Montagesatz wird mitgeliefertStatus: AKTIVKanäle: 16 oder 32AllgemeinAnzahl der Positionen16Maximale Anzahl der Kanäle32VersorgungSpannung24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Klemmenblöcke für redundante Stromversorgung, mit ODER-Dioden zum Mischen der Versorgungsspannungen.Maximal zulässige Stromaufnahme1.5 A (als Gesamtspeisung).Anschluss durch polarisierte steckbare Trenn-Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm².Schutzsicherung4 A träge.FehlererkennungTypDie On-Board-Diagnose überwacht sowohl die Integrität der Spannungsversorgung als auch den kumulativen Fehler des Moduls. Jede Störung wird durch die Deaktivierung eines Halbleiterrelais und die Aktivierung der entsprechenden LEDs gemeldet. Ein Alarm wird ausgegeben, wenn: 1) Spannungsversorgung 1 oder 2 < 17 Vdc oder 2) Spannungsversorgung 1 oder 2 > 33 Vdc oder 3) Modulkumulativfehler EIN. Der Alarm wird aufgehoben, wenn: 1) 20 Vdc < Spannungsversorgung 1 und 2 < 30 Vdc und 2) kein kumulativer Fehler des Moduls.AnschlussDurch polarisierte, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm².Ausgangsleistung100 mA 35 V (≤ 1 V Spannungsabfall).E/A-KartenschnittstelleAnschlusszwei 37-polige SUB-D-Stecker (erfordern Gegenbuchsen).KabelCABF034/xx, wobei "xx" die Länge in Metern angibt (5, 10, 20, 30 verfügbar).HART-Mux-SchnittstelleAnschluss2 x 34-poliger Buchsenstecker (erfordern Gegenbuchsen).KabelFlachkabel CABF032.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Maximale Höhe2000 m ü.d.M.Lagertemperaturgrenzwerte -45 bis +80 °C.MontageartEinzelbefestigung auf DIN-Schiene 35 mm im Lieferumfang enthalten.Gewichtetwa 1 kg, ohne Module (+ 50 g Kunststoffklammern oder 380 g Metallklammern).AufstellungsortInstallation im sicheren Bereich.AbmessungenBreite 240 mm, Tiefe 180 mm, Höhe 154 mm.Technische Daten / Merkmale:Anzahl der Positionen: 16Maximale Anzahl von Kanälen: 32Versorgungsspannung: 24 Vdc nominal (20 bis 30 Vdc)Maximal zulässige Stromaufnahme: 1.5 APAbsicherung: 4 A trägeBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMaximalhöhe: 2000 m über NNMontage: DIN-Schiene 35 mmGewicht: ca. 1 kg (ohne Module)Abmessungen: 240 x 180 x 154 mm (B x T x H)
