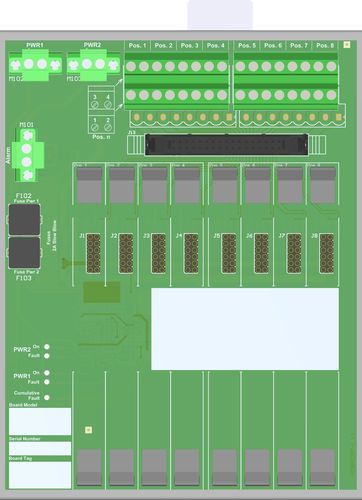

Steckbarer Klemmenblock TBE-D5008-GMI-003

für RelaisLeistung

Diese Anschlussplatine mit Gehäuse (TBE) bietet Anschlüsse für die direkte Verbindung zwischen der E/A-Karte des Systems und den Modulen der Serie D5000 / D6000. Der eigensichere Schutz und die Signaltrennung zwischen sicherem und explosionsgefährdetem Bereich wird durch die zugehörigen Geräte der Serie D5000 gewährleistet. Die 24-VDC-Stromversorgung des TBE ist an zwei steckbare Klemmenblöcke angeschlossen, um eine redundante Stromversorgung zu gewährleisten.Universelle Kartenschnittstellen mit Klemmen8 Positionen Termination Board für bis zu 16 KanäleZone 2-Installation (in Vorbereitung)Stromversorgungs-FehlerüberwachungMontagematerial für einen DIN-Schienen-Montagesatz wird mitgeliefertStatus: AKTIVKanäle: 8 oder 16Technische DatenAllgemeinAnzahl der Positionen8Maximale Anzahl der Kanäle16VersorgungSpannung24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Klemmenblöcke für redundante Stromversorgung, mit ODER-Dioden zum Mischen der Versorgungsspannungen.Maximal zulässige Stromaufnahme1 A (als Gesamtversorgung).Anschluss durch polarisierbare, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm², schraubbar.Schutzsicherung2 A träge.FehlererkennungDie integrierte Diagnose überwacht sowohl die Integrität der Stromversorgung als auch den kumulativen Fehler des Moduls. Jede Störung wird durch die Deaktivierung eines Halbleiterrelais und die Aktivierung der entsprechenden LEDs gemeldet. Ein Alarm wird ausgegeben, wenn: 1) Spannungsversorgung 1 oder 2 < 17 Vdc oder 2) Spannungsversorgung 1 oder 2 > 33 Vdc oder 3) Modulkumulativfehler EIN. Der Alarm wird aufgehoben, wenn: 1) 20 Vdc < Spannungsversorgung 1 und 2 < 30 Vdc und 2) kein kumulativer Fehler des Moduls.Anschlussdurch verpolungssichere, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm², schraubenfest.Ausgangsleistung100 mA 35 V (≤ 1 V Spannungsabfall).E/A-KartenschnittstelleAnschluss16+16 Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm², mit exakter Entsprechung zu den Klemmen der Module 1 bis 4.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Maximale Höhe2000 m ü.d.M.Lagertemperaturgrenzwerte -45 bis +80 °C.MontageartEinzelmontage auf DIN-Schiene 35 mm im Lieferumfang enthalten.Gewichtca. 0,9 kg, ohne Module.StandortInstallation im sicheren Bereich/Zone 2 (beantragt).AbmessungenBreite 140 mm, Tiefe 180 mm, Höhe 154 mm.Anzahl der Positionen: 8Maximale Anzahl von Kanälen: 16Spannung: 24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Klemmenblöcke für redundante Spannungsversorgung, mit ODER-Dioden zum Mischen der Versorgungsspannungen.Max. zulässige Stromaufnahme: 1 A (als Gesamtspeisung).Anschluss: über polarisierbare, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm², schraubbar.Absicherung: 2 A träge.Fehlererkennung: On-Board-Diagnose überwacht sowohl die Integrität der Stromversorgungen als auch den kumulativen Fehler des Moduls. Alarm, wenn Versorgung < 17 Vdc oder > 33 Vdc oder kumulativer Fehler des Moduls EIN. Alarm aufgehoben, wenn 20 Vdc < Versorgung < 30 Vdc und kein kumulativer Fehler des Moduls.Ausgangsleistung: 100 mA 35 V (≤ 1 V Spannungsabfall).E/A-Kartenschnittstelle: 16+16 Schraubklemmenblöcke bis 2,5 mm², exakte Entsprechung zu Modul 1-zu-4-Klemmen.Betriebstemperatur: -40 bis +70 °C.Maximale Höhe: 2000 m ü.d.M.Lagertemperatur: -45 bis +80 °C.Montage: Inklusive Hardware für eine DIN-Schiene 35 mm.Gewicht: ca. 0,9 kg, ohne Module.Standort: Sicherer Bereich/Zone 2 (in Vorbereitung).Abmessungen: 140 x 180 x 154 mm (B x T x H).
