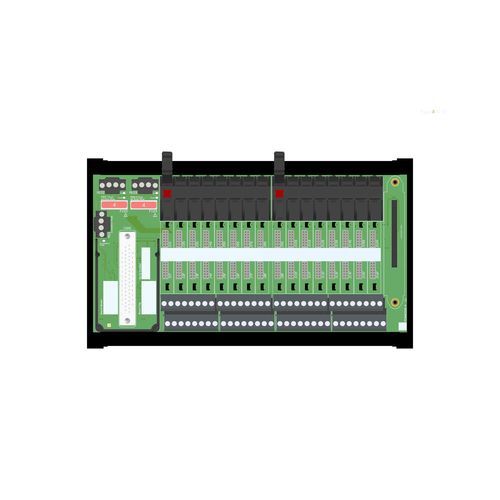

Steckbarer Klemmenblock X1-TB-16-GMI-01

FederdruckPush-infür Relais

Diese Abschlussplatine (X1-TB) stellt eine direkte Verbindung zwischen der E/A-Karte des Systems und den Modulen der X1-Serie her. Der eigensichere Schutz und die Signaltrennung zwischen sicherem und explosionsgefährdetem Bereich wird durch das zugehörige Gerät der X1-Serie (X1-IS) gewährleistet. Die 24-V-DC-Stromversorgung des X1-TB ist an zwei steckbare Klemmenblöcke angeschlossen, um eine redundante Stromversorgung zu gewährleisten. Eine Überwachungsschaltung aktiviert eine Störung bei Ausfall der Versorgung oder des Moduls. Die Karte kann ein Gateway der Serie X1-GW zur Modulidentifikation, Konfiguration, Überwachung und HART®-Kommunikation aufnehmen.SIL 3 / SC 3Eingang aus Zone 0 / Division 1Installation in Zone 2 / Division 216 Positionen universelle Kartenschnittstelle für bis zu 16 Kanälegeringe Kabelinstallations- und WartungskostenStromversorgungsfehlerüberwachungEinzelne Schleifentrennung zur Erleichterung von WartungsarbeitenMöglichkeit der Aufnahme eines X1-GW-Gateways zur Konfiguration und ÜberwachungDrei Ports zur Isolierung, Eingang/Ausgang/VersorgungStatus: AKTIVKanäle: 16Technische DatenAllgemeinAnzahl der Positionen/Kanäle16Verlustleistung0,43 W @ 24 Vdc ohne Module, typischVersorgungsspannung24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Klemmenblöcke für redundante Stromversorgung, mit ODER-Dioden zum Mischen der SpannungenStromverbrauch18 mA @ 24 Vdc ohne Module, typisch.Max. Stromaufnahme1,5 A (als Gesamtspeisung), 4 A träge abgesichert.Anschlussdurch verpolungssichere, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm².FehlertypDie integrierte Diagnose überwacht sowohl die Integrität der Stromversorgung als auch den kumulativen Fehler des Moduls. Jede Störung wird durch die Deaktivierung eines Halbleiterrelais und die Aktivierung der entsprechenden LEDs gemeldet. Ein Alarm wird ausgegeben, wenn: 1) Spannungsversorgung 1 oder 2 < 17 Vdc oder 2) Spannungsversorgung 1 oder 2 > 33 Vdc oder 3) Modulkumulativfehler EIN. Der Alarm wird aufgehoben, wenn: 1) 20 Vdc < Spannungsversorgung 1 und 2 < 30 Vdc und 2) kein Modulsummenfehler.Anschlussdurch verpolungssichere steckbare Trennschraubklemmen für Anschlüsse bis 2,5 mm².Nennwerte100 mA 35 V (≤ 1 V Spannungsabfall).FeldschnittstelleAnschlussdurch verpolungssichere steckbare trennbare 8-polige Schraub- oder Push-in-Federklemmen für Anschlüsse bis 2,5 mm².SystemschnittstelleTypDie Systemschnittstelle ist eine Stromsenke und erfordert daher Quell-E/A-Karten.AnschlussEin 37-poliger SUB-D-Stecker (erfordert Gegenbuchse).KabelCABF034/xx, wobei "xx" die Länge in Metern angibt.Maximaler Strom500 mA pro Kanal.IsolationPrüfspannungFeld/System 2,5 kV; Feld/Versorgung 2,5 kV; System/Versorgung 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Maximale Höhe2000 m ü.d.M.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und funkenfreie elektrische Ausrüstung.SicherheitsparameterUm = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypEinzelmontage auf DIN-Schiene 35 mm im Lieferumfang enthalten.Gewichtetwa 1 kg, ohne Module.StandortSicherer Bereich oder Zone 2 oder Division 2.AbmessungenBreite 243 mm, Tiefe 143 mm, Höhe 155 mm.ZertifizierungenATEX: FM ATEX I.S. X1 Series English Certificate (FM23ATEX0038X, FM, 2025-08-13, Europe)Ex: FM US X1 Series Divisions and Zones English Certificate (FM23US0073X, FM, 2025-08-12, North America)Ex: FM Canada X1 Series Divisions and Zones English Certificate (FM23CA0055X, FM, 2025-08-12, North America)IECEx: FM IECEx X1 Series English Certificate (IECEx FMG 23.0018X, FM, 2025-08-12, International)UKEx: FM UKEx I.S. X1 Series Englisches Zertifikat (FM23UKEX0039X, FM, 2025-08-14, Vereinigtes Königreich)KonformitätserklärungenEU-Konformitätserklärung für X1-TB-16-GMI-01UK-Konformitätserklärung für X1-TB-16-GMI-01Zeichnungen3D-Zeichnung verfügbar (STP-Format)Eigenschaften / Technische DatenProdukttyp: I.S. SIL3 16-pos Sink-Type Termination Board für X1-SerieAnzahl der Kanäle: 16Leistungsverlust: 0.43 W @ 24 Vdc (typisch, ohne Module)Versorgungsspannung: 24 Vdc nominal (20 bis 30 Vdc)Stromverbrauch: 18 mA @ 24 Vdc (typisch, ohne Module)Maximale Stromaufnahme: 1.5 A (Gesamteinspeisung), 4 A abgesichertBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMax-Höhe: 2000 m über NNAbmessungen: 243 x 143 x 155 mm (B x T x H)Gewicht: ca. 1 kg (ohne Module)Montage: DIN-Schiene 35 mmStandort: Sicherer Bereich oder Zone 2 oder Division 2
