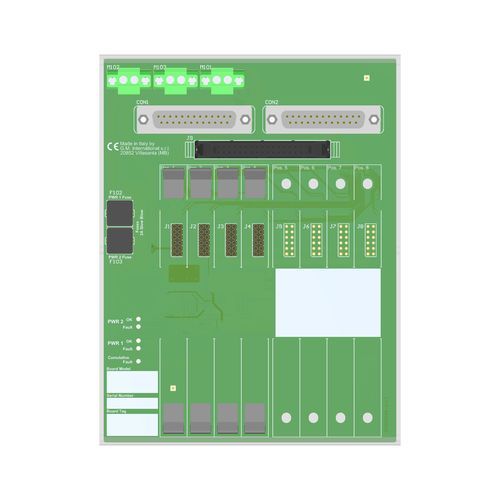

Steckbarer Klemmenblock TBE-D5004-MOD-001

für RelaisLeistungKunststoff

Diese Anschlussplatine mit Gehäuse (TBE) bietet Anschlüsse für die direkte Verbindung zwischen der E/A-Karte des Systems und den Modulen der Serie D5000 / D6000. Der eigensichere Schutz und die Signaltrennung zwischen sicherem und explosionsgefährdetem Bereich wird durch die zugehörigen Geräte der Serie D5000 gewährleistet. Die 24 Vdc Stromversorgung des TBE ist mit zwei steckbaren Klemmenblöcken für eine redundante Stromversorgung verbunden.Modicon M580 AO board interface4 positions Termination Board for up to 4 channelsConnection to external GMI HART® Mux 5700(-110)Lower cables installation and maintenance costsPower supplies fault monitoringMounting hardware provided for single DIN Rail mounting kitTechnical Specifications:Number of positions: 4Maximale Anzahl von Kanälen: 4Versorgungsspannung: 24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Klemmenblöcke für redundante Stromversorgung, mit ODER-Dioden zum Mischen der Versorgungsspannungen.Maximal zulässige Stromaufnahme: 1.5 A (als Gesamtversorgung)Anschluss (Versorgung): Über verpolungssichere, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm², schraubbar.Absicherung: 2 A trägeFehlererkennung: On-Board-Diagnose überwacht sowohl die Integrität der Stromversorgungen als auch den kumulativen Fehler des Moduls. Jede Störung wird durch die Deaktivierung eines Halbleiterrelais und die Aktivierung der entsprechenden LEDs gemeldet. Ein Alarm wird ausgegeben, wenn: 1) Spannungsversorgung 1 oder 2 < 17 Vdc oder 2) Spannungsversorgung 1 oder 2 > 33 Vdc oder 3) Modulkumulativfehler EIN. Der Alarm wird aufgehoben, wenn: 1) 20 Vdc < Stromversorgung 1 und 2 < 30 Vdc und 2) kein kumulativer Fehler des Moduls.Ausgangsleistung: 100 mA 35 V (≤ 1 V Spannungsabfall)E/A-Kartenschnittstelle Anschluss: Zwei 25-polige SUB-D-Stecker (erfordern Gegenbuchsen)E/A-Kartenkabel: Systemkabel BMXFCAxx0 ("xx" gibt die Länge an). Weitere Einzelheiten finden Sie in der Schneider-Dokumentation.Redundante Logik: Im redundanten Modus sollte jeder Kanal die Hälfte des Stroms liefern. Im Falle eines Fehlers eines einzelnen Kanals (Unterbrechung) sollte der verbleibende Kanal den vollen Strom liefern.HART Mux Interface Anschluss: 1 x 34-poliger Buchsenstecker (Gegenbuchse erforderlich)HART Mux Kabel: Flachkabel CABF032Betriebstemperatur: -40 bis +70 °CMax. Höhe: 2000 m ü.d.M.Lagertemperatur: -45 bis +80 °CMontageart: Inklusive Hardware für die Montage auf einer einzelnen DIN-Schiene 35 mmGewicht: Etwa 500 g, ohne Module mit KunststoffklammernStandort: Installation im sicheren BereichAbmessungen: Breite 140 mm, Tiefe 180 mm, Höhe 154 mm
