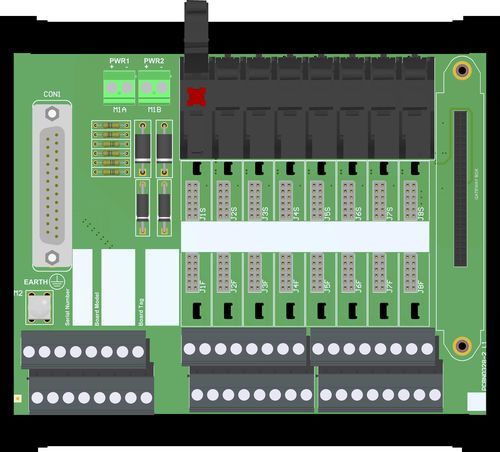

Steckbarer Klemmenblock X1-TB-08-FOX-01

FederdruckPush-inLeistung

Diese Abschlussplatine (X1-TB) stellt eine direkte Verbindung zwischen der E/A-Karte des Systems und den Modulen der X1-Serie her. Der eigensichere Schutz und die Signaltrennung zwischen sicherem und explosionsgefährdetem Bereich wird durch die zugehörigen Geräte der X1-Serie (X1-IS) gewährleistet, während die einfache galvanische Trennung durch die galvanischen Isolatoren der X1-Serie (X1-NIS) sichergestellt wird. Die 24 Vdc-Stromversorgung des X1-TB ist an zwei Anschlüssen angeschlossen, um eine redundante Stromversorgung zu gewährleisten. Zusätzliche geerdete Klemmenblöcke sind für Ersatzadern und Kabelabschirmungen vorgesehen. Die Karte kann ein Gateway der Serie X1-GW zur Identifizierung, Konfiguration, Überwachung und HART®-Kommunikation mit Feldgeräten aufnehmen.SIL 3 / SC 3Eingang aus Zone 0 / Division 1Installation in Zone 2 / Division 2Foxboro FBM200 UIO Kartenschnittstellen8 Positionen universelle Kartenschnittstelle für bis zu 8 Kanälegeringere Kabelinstallations- und WartungskostenRedundanz der StromversorgungEinfache DIN-SchienenmontageEinfache Schleifentrennung zur Erleichterung von WartungsarbeitenMöglichkeit der Aufnahme eines X1-GW-Gateways für Konfiguration & HART®Drei Ports zur Isolierung, Feld/System/VersorgungStatus: AKTIVKanäle: 8Technische DatenAllgemeinAnzahl der Positionen/Kanäle8Verlustleistung0 W ohne ModuleVersorgungsspannung24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Anschlüsse für redundante Stromversorgung, mit ODER-Dioden zum Mischen der Spannungen.Maximal zulässige Stromaufnahme4 A (als Gesamtversorgung).AnschlussSchraubklemmen für Anschlüsse bis 2,5 mm².FeldschnittstelleAnschlussdurchpolarisierteStecktrennklemmenmit8PositionenSchraubklemmen oder Push-In-Federklemmen für Anschlüsse bis 2,5 mm².Max Spannung250 Vdc/Vac.SystemschnittstelleTypDie Systemschnittstelle ist stromsparend.AnschlussEin 25-poliger SUB-D-Stecker (erfordert Gegenbuchse).KabelSystemkabel Typ 1.Max. Strom 500 mA pro Kanal.ErdungsschnittstelleAnschluss an ErdungskabelSchraubklemmenblock für Leiter bis 2 mm².Anschluss an das Feld durch polarisierte Steckklemmen mit 8-poliger Schraub- oder Push-in-Federklemme für Anschlüsse bis zu 2,5 mm² für Kabelschirm und Ersatzadern.IsolationPrüfspannungFeld/System 2,5 kV; Feld/Versorgung 2,5 kV; System/Versorgung 500 V; Erde/System 500 V; Erde/Feld 500 V; Erde/Versorgung 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Maximale Höhe2000 m über dem Meeresspiegel.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und funkenfreie elektrische Ausrüstung.SicherheitsparameterUm = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypMitgeliefertes Zubehör für die Montage auf einer einzelnen DIN-Schiene 35 mm.Gewichtetwa 1 kg, ohne Module.StandortSicherer Bereich/Zone 2/Div. 2DimensionenBreite 163 mm, Tiefe 143 mm, Höhe 155 mm.Zertifizierungen:ATEX: FM ATEX I.S. X1 Series English Certificate (Europe) FM23ATEX0038X, FM, 2025-08-13Ex: FM US X1 Series Divisions and Zones English Certificate (North America) FM23US0073X, FM, 2025-08-12Ex: FM Canada X1 Series Divisions and Zones English Certificate (North America) FM23CA0055X, FM, 2025-08-12IECEx: FM IECEx X1 Series English Certificate (International) IECEx FMG 23.0018X, FM, 2025-08-12UKEx: FM UKEx I.S. X1 Series Englisches Zertifikat (Vereinigtes Königreich) FM23UKEX0039X, FM, 2025-08-14Konformitätserklärungen:EU-Konformitätserklärung für X1-TB-08-FOX-01UK-Konformitätserklärung für X1-TB-08-FOX-01Merkmale / Technische Daten:Anzahl der Positionen/Kanäle: 8Verlustleistung: 0 W ohne ModuleVersorgungsspannung: 24 Vdc nom (20 bis 30 Vdc), verpolungssicher, Doppelstecker für redundante Stromversorgung, mit ODER-Dioden zum Mischen der SpannungenMax. zulässige Stromaufnahme: 4 A (als Gesamtversorgung)Feldschnittstelle: 8-polige Schraub- oder Push-In-Federklemmen, bis zu 2,5 mm²Max. Spannung: 250 Vdc/VacSystemschnittstelle: SUB-D 25-poliger SteckerMax. Strom pro Kanal: 500 mAErdungsschnittstelle: Schraubklemmenblock bis 2 mm²Isolierung: Feld/System 2,5 kV; Feld/Einspeisung 2,5 kV; System/Einspeisung 500 V; Erde/System 500 V; Erde/Feld 500 V; Erde/Einspeisung 500 VBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CHöchsthöhe: 2000 m ü. NNMontage: DIN-Schiene 35 mmGewicht: ca. 1 kg (ohne Module)Abmessungen: 163 x 143 x 155 mm (B x T x H)
