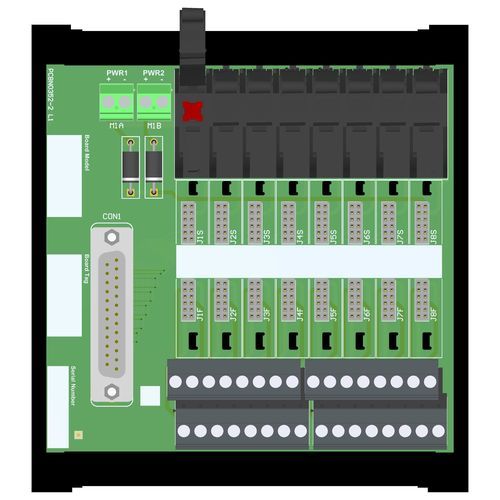

Steckbarer Klemmenblock X1-TB-08-FOX-02

FederdruckPush-inLeistung

Diese Abschlussplatine (X1-TB) stellt eine direkte Verbindung zwischen der E/A-Karte des Systems und den Modulen der X1-Serie her. Die Signaltrennung zwischen System und Feld wird durch galvanische Isolatoren der X1-Serie (X1-NIS) gewährleistet. Die 24 Vdc-Stromversorgung des X1-TB ist an zwei Anschlüssen für eine redundante Stromversorgung angeschlossen.Installation in Zone 2 / Division 2Foxboro FBM200 UIO Card Kartenschnittstellen8 Positionen Universal-Kartenschnittstelle für bis zu 8 KanäleNiedrigere Kabelinstallations- und WartungskostenStromversorgungsredundanzEinfache DIN-SchienenmontageEinfache Schleifentrennung zur Erleichterung der WartungsarbeitenDrei-Port-Isolierung, Feld/System/VersorgungStatus: AKTIVKanäle: 8Technische DatenAllgemeinAnzahl der Positionen8Maximale Anzahl der Kanäle8Verlustleistung0 W ohne ModuleVersorgungSpannung24 Vdc nom (20 bis 30 Vdc), verpolungssicher, doppelte Anschlüsse für redundante Versorgung, mit ODER-Dioden zum Mischen der SpannungenMax. zulässige Stromaufnahme4 A (als Gesamtspeisung)AnschlüsseSchraubklemmen für Anschlüsse bis 2,5 mm²FeldschnittstelleAnschlussdurch polarisierende Stecktrennung 8-polige Schraub- oder Push-in-Federklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2.5 mm²Max. Spannung60 VdcSystemschnittstelleTypDie Systemschnittstelle ist stromführendAnschlussein 25-poliger SUB-D-Stecker (erfordert Gegenbuchse)KabelSystemkabel Typ 1Max. Strom500 mA pro KanalIsolationPrüfspannungFeld/System 2,5 kV; Feld/Versorgung 2,5 kV; System/Versorgung 500 VEUmweltbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +70 °CMax.Temperaturgrenzwerte für die Lagerung -45 bis +80 °CMontageTypMitgeliefertes Zubehör für die Montage auf einer einzelnen DIN-Schiene 35 mmGewichtetwa 500 g, ohne ModuleStandortSicherer Bereich/Zone 2/Div. 2DimensionsWidth 133 mm, Depth 143 mm, Height 155 mmCertifications:ATEX: FM ATEX zone 2 X1 Series English Certificate (Europe) - FM23ATEX0039X - FM - 2025-08-13Ex: FM US X1 Series Divisions and Zones English Certificate (North America) - FM23US0073X - FM - 2025-08-12Ex: FM Canada X1 Series Divisions and Zones English Certificate (North America) - FM23CA0055X - FM - 2025-08-12IECEx: FM IECEx X1 Series English Certificate (International) - IECEx FMG 23.0018X - FM - 2025-08-12UKEx: FM UKEx zone 2 X1 Series English Certificate (United Kingdom) - FM23UKEX0040X - FM - 2025-08-14Konformitätserklärungen:EU-Konformitätserklärung für X1-TB-08-FOX-02UK-Konformitätserklärung für X1-TB-08-FOX-02Zeichnungen: 3D-Zeichnung verfügbar (STP-Format)Technische Daten / Caractéristiques / spécifications techniques :Number of positions: 8Maximale Anzahl von Kanälen: 8Verlustleistung: 0 W ohne ModuleVersorgungsspannung: 24 Vdc nom (20 bis 30 Vdc), verpolungssicher, Doppelstecker für redundante Stromversorgung, mit ODER-DiodenMax. zulässige Stromaufnahme: 4 A (Gesamteinspeisung)Versorgungsanschluss: Schraubanschluss für Anschlüsse bis 2,5 mm²Feldschnittstellenanschluss: verpolungssichere, steckbare 8-polige Schraub- oder Push-in-Federklemmenblöcke bis 2,5 mm²Feldschnittstelle maximale Spannung: 60 VdcSystemschnittstelle: SUB-D 25-poliger Stecker, Systemkabel Typ 1, max. Strom 500 mA pro KanalIsolationsprüfspannung: Feld/System 2,5 kV; Feld/Speisung 2,5 kV; System/Speisung 500 VOBetriebstemperatur: -40 bis +70 °CHöchsthöhe: 2000 m über NNLagertemperatur: -45 bis +80 °CMontage: DIN-Schiene 35 mmGewicht: ca. 500 g (ohne Module)Standort: Sicherer Bereich/Zone 2/Div. 2DAbmessungen: 133 x 143 x 155 mm (B x T x H)
