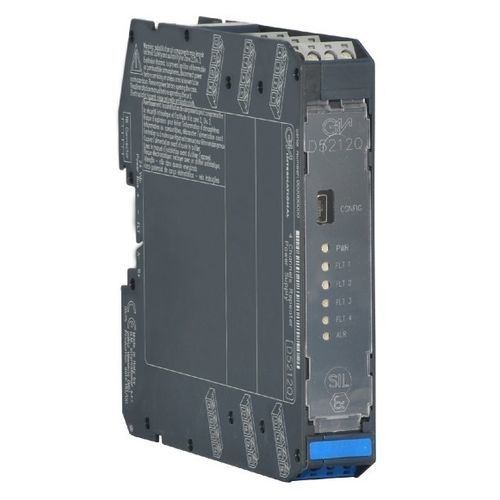

Repeater für Gefahrenzonen D5212Q

RS-485SchnittstellenStrom

Das Modul Repeater Power Supply D5212 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 2-Stufe erfordern. Es bietet eine vollständig erdfreie Gleichstromversorgung zur Speisung konventioneller 2-Draht 0/4-20 mA, aktiv oder passiv, Transmitter, die sich in explosionsgefährdeten Bereichen befinden, und wiederholt den Strom im erdfreien Stromkreis, um Lasten im sicheren Bereich zu betreiben. Das Modul ist vollständig konfigurierbar, um Eingangs-/Ausgangsmultiplexing, Skalierung, Duplizierung, Invertierung und Eingangsbearbeitung (Addition, Subtraktion, Low/High-Auswahl) zu erreichen. Ein zusätzlicher Alarmkontakt kann bei programmierbaren Eingangsauslösepunkten, einschließlich Hysterese und Verzögerungen, (de-)aktiviert werden. Konfigurations- und Diagnoseparameter sind programmierbar und können auch über Modbus überwacht/eingestellt werden.SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 20/4-20 mA Aktiv-Passiv-Eingang, QuellenausgangVerdopplung/Umkehr/Skalierung AusgangEingangsoperationen (Summe, Differenz, Max, Min) verfügbarEingangs- und AusgangskurzschlussfestFehlererkennung außerhalb des BereichsAlarmausgang mit vom Benutzer einstellbaren AuslösepunktenModbus RTU RS-485 für Überwachung und KonfigurationVoll programmierbare BetriebsparameterHohe Genauigkeit, µP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, vier Kanäle pro GerätTechnische Daten:Versorgung: 24 Vdc nom (21,5 bis 30 Vdc), verpolungssicher. Stromverbrauch: 200 mA @ 24 Vdc mit 20 mA in/out, typisch. Verlustleistung: 2,75 W @ 24 Vdc mit 20 mA in/out, typisch.Eingang: 0/4 bis 20 mA (2-Draht-Tx-Strom begrenzt ≈ 25 mA) oder separat gespeiste Eingänge (nur für Kanäle 1 und 2). Transmitter-Netzspannung: 14,5 V typisch, 14,0 V minimal, bei 20 mA. Integrationszeit: 500 ms.Ausgang: 0/4 bis 20 mA, bei max. 300 Ω Lastquellenmodus, strombegrenzt ≈ 25 mA. Ansprechzeit: 100 ms (10 bis 90 % Sprung).Alarm: Auslösepunktbereich innerhalb der Nenngrenzen des Eingangssensors. EIN-AUS-Verzögerungszeit: 0 bis 1000 s, 100 ms-Schritt. Hysterese: innerhalb der Nennwerte des Eingangssensors. Ausgang: spannungsfreier SPST photoMOS: 100 mA, 60 Vdc (≤ 1 V Spannungsabfall).Modbus-Schnittstelle: Modbus RTU RS-485 bis zu 57,6 kbps für Überwachung/Konfiguration/Steuerung.Eingangsleistung: Ref. Bedingungen: 24 V Versorgung, 250 Ω Lasten, 23 ± 1 °C Umgebungstemperatur. Kalibriergenauigkeit: ≤ ± 0,05 % FSR. Linearitätsgenauigkeit: ≤ ± 0,05 % FSR. Temperatureinfluss: ≤ ± 0,01 % des Eingangs-FSR bei einer Änderung von 1 °C. Leistung des Analogausgangs: Ref. Bedingungen: 24 V Versorgung, 250 Ω Lasten, 23 ± 1 °C Umgebungstemperatur. Kalibriergenauigkeit: ≤ ± 0,05 % FSR. Linearitätsgenauigkeit: ≤ ± 0,05 % FSR. Temperatureinfluss: ≤ ± 0,005 % des Ausgangs-FSR bei einer Änderung von 1 °C.Isolierung: Prüfspannung: I.S. In/Out 1,5 kV; I.S. In/Supply 1,5 kV; Out/Supply 500 V; I.S. In/Alarm 1,5 kV; Supply/Alarm 500 V; Out/Alarm 500 V.Sicherheitsbeschreibung: Ausrüstung: Zugehörige Geräte und nicht funkenbildende elektrische Betriebsmittel. Sicherheitsparameter: Uo = 24,1 V, Io = 86 mA, Po = 516 mW an den Klemmen 13-14, 15-16, 17-18, 19-20. Uo = 1,1 V, Io = 56 mA, Po = 16 mW an den Klemmen 21-22, 23-24. Ui = 30 V an den Klemmen 21-22, 23-24. Ii = 128 mA an den Klemmen 21-22, 23-24. Ci = 2,1 nF, Li = 0 nH an den Klemmen 21-22, 23-24. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Platine. Gewicht: ca. 120 g. Anschluss: über polarisierbare, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG). Abmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.
