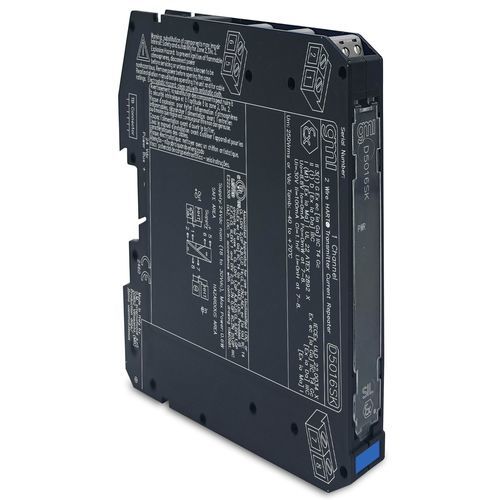

Repeater / SIL 3 D5016SK

KommunikationSchnittstellenStrom

Das Modul Current Repeater D5016 ist eine hochintegrierte Analogeingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 3-Stufe erfordern. Es wiederholt einen 2-Draht-aktiven 4-20-mA-Stromsignaleingang in erdfreier Schaltung zur Ansteuerung einer Last im sicheren Bereich. Das Modul ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 3 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 24-20 mA Quelle-Senke-AusgangHART®-kompatibelHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitTechnische Daten:Versorgung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme: 20 mA @ 24 Vdc mit 20 mA Ausgang, typischLeistungsverlust: 1.00 W @ 24 Vdc mit 20 mA Ausgang bei 250 Ω Last und 24 Vdc Ausgangsversorgung für Senkenmodelle, typischEingangstyp: 4 bis 20 mA (separat gespeister Eingang, Spannungsabfall ≤ 7 V), Lesebereich 0 bis 22 mAHART Impedanz: 225 Ω, typischAusgangstyp: 4 bis 20 mASink out Spannungsbereich: 2 bis 30 VLoad Bereich: 0 bis 500 Ω, mit konventionellem Tx-Eingang 250 Ω nom (160 bis 500 Ω), mit Smart Tx-EingangStrombegrenzung: 24 mA (bis zu 450 Ω Last) ≤ max. Strom ≤ 26 mAReaktionszeit: 20 ms (10 bis 90 % Schrittänderung)Referenzbedingungen: 24 V Versorgung, 250 Ω Last, 23 ± 1 °C UmgebungstemperaturKalibriergenauigkeit: ≤ ± 20 μALinearitätsgenauigkeit: ≤ ± 20 μATemperatureinfluss: ≤ ± 2 μA/°CIsolationsprüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CGeräte: Zugehörige Geräte und nicht funkenbildende elektrische GeräteSicherheitsparameter: Uo = 8,8 V, Io = 0 mA, Po = 0 mW an den Klemmen 7-8, 9-10; Ui = 30 V, Ii = 100 mA, Ci = 1,1 nF, Li = 0 nH an den Klemmen 7-8, 9-10Montage: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf Custom Term. PlatineGewicht: ca. 115 gAnschluss: über polarisierbare, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG)Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mmKanäle: 1Status: AKTIV
