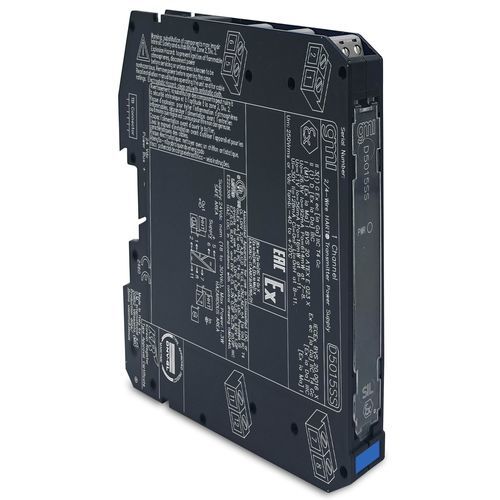

Kommunikations-Repeater D5015SS

SchnittstellenStromisoliert

Das Modul Repeater Power Supply D5015 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 2-Stufe erfordern. Es bietet eine vollständig erdfreie Gleichstromversorgung für die Speisung konventioneller 2-Leiter 4-20 mA, aktiv oder passiv, Transmitter, die sich in explosionsgefährdeten Bereichen befinden, und wiederholt den Strom im erdfreien Stromkreis, um eine Last im sicheren Bereich zu steuern. Die Schaltung ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 24-20 mA Aktiv-Passiv-Eingang, Quelle-Senke-AusgangHART®-kompatibelEingangs- und AusgangskurzschlussfestHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme50 mA @ 24 Vdc mit 20 mA Ausgang, typisch.Verlustleistung0,8 W @ 24 Vdc mit 20 mA Ausgang, typisch.InputType4 bis 20 mA (2 Drähte Tx strombegrenzt ≈ 25 mA), Lesebereich 0 bis 24 mA.Transmitter line voltage16.5 V minimum @ 20 mA.OutputType4 bis 20 mA, on max. 600 Ω Last im Quellenmodus; V min. 2 V @ 0 Ω Last V max. 30 V im Sink-Modus (max. Lastwiderstand 600 Ω), strombegrenzt bei ≈ 25 mA.Ansprechzeit5 ms.LeistungsRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 20 μA.Linearitätsgenauigkeit≤ ± 10 μA.Temperatureinfluss≤ ± 2 μA/°C.IsolationPrüfspannungI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und funkenfreie elektrische Ausrüstung.SicherheitsparameterUo = 26,8 V, Io = 92 mA, Po = 614 mW an Klemmen 7-8. Uo = 1,1 V, Io = 56 mA, Po = 16 mW an den Klemmen 8-11. Ui = 30 V, Ii = 128 mA, Ci = 0 nF, Li = 0 nH an den Klemmen 8-11. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypDIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Board.Gewichtetwa 130 g.Anschlussdurch polarisierende, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 1Status: ACTIVETechnische Spezifikationen / Merkmale:SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 24-20 mA Aktiv-Passiv-Eingang, Source-Sink-AusgangHART®-kompatibelEingangs- und AusgangskurzschlussfestHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungSpannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme: 50 mA @ 24 Vdc mit 20 mA Ausgang, typischVerlustleistung: 0.8 W @ 24 Vdc mit 20 mA Ausgang, typischEingangstyp: 4 bis 20 mA (2 Drähte Tx strombegrenzt ≈ 25 mA), Lesebereich 0 bis 24 mATransmitter-Netzspannung: 16,5 V Minimum @ 20 mAAusgangstyp: 4 bis 20 mA, an max. 600 Ω Last im Quellmodus; V min. 2 V @ 0 Ω Last V max. 30 V im Senkenmodus (max. Lastwiderstand 600 Ω), strombegrenzt bei ≈ 25 mAnsprechzeit: 5 msKalibriergenauigkeit: ≤ ± 20 μALinearitätsgenauigkeit: ≤ ± 10 μATemp.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CGeräte: Zugehörige Geräte und nicht funkende elektrische GeräteMontage: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf Custom Term. PlatineGewicht: ca. 130 gAnschluss: über polarisierbare, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis 2,5 mm² (13 AWG)Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm
