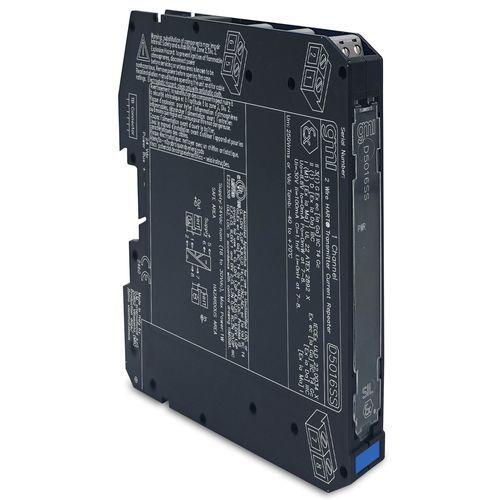

Repeater / SIL 3 D5016SS

KommunikationSchnittstellenStrom

Das Modul Current Repeater D5016 ist eine hochintegrierte Analogeingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 3-Stufe erfordern. Es wiederholt einen 2-Draht-aktiven 4-20-mA-Stromsignaleingang in erdfreier Schaltung zur Ansteuerung einer Last im sicheren Bereich. Das Modul ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 3 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 24-20 mA Quelle-Senke-AusgangHART®-kompatibelHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitVersorgungsspannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromverbrauch33 mA @ 24 Vdc mit 20 mA Ausgang, typisch.Verlustleistung0.90 W @ 24 Vdc mit 20 mA-Ausgang bei 250 Ω Last und 24 Vdc-Ausgangsversorgung für Senkenmodelle, typisch.InputType4 bis 20 mA (separat gespeister Eingang, Spannungsabfall ≤ 7 V), Lesebereich 0 bis 22 mA.HART Impedanz225 Ω, typisch.OutputType4 bis 20 mA.Sink-Out-Spannungsbereich2 bis 30 V.Lastbereich0 bis 500 Ω, mit konventionellem Tx-Eingang 250 Ω nom (160 bis 500 Ω), mit Smart-Tx-Eingang.Strombegrenzung24 mA (bis 450 Ω Last) ≤ max. Strom ≤ 26 mA.Ansprechzeit20 ms (10 bis 90 % Sprung).LeistungsRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 20 μA.Linearitätsgenauigkeit≤ ± 20 μA.Temperatureinfluss≤ ± 2 μA/°C.IsolationPrüfspannungI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +70 °C.Lagertemperaturgrenzen -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und funkenfreie elektrische Ausrüstung.SicherheitsparameterUo = 8,8 V, Io = 0 mA, Po = 0 mW an den Klemmen 7-8, 9-10 Ui = 30 V, Ii = 100 mA, Ci = 1,1 nF, Li = 0 nH an den Klemmen 7-8, 9-10MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf Custom Term. Gewicht: ca. 115 gAnschlussüber polarisierbare, steckbare und trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: AKTIVKanäle: 1Technische Spezifikationen / Merkmale:SIL 3 / SC 3 zertifiziertEingang aus Zone 0/Div. 1Installation in Zone 2/Div. 24-20 mA Quelle-Senke-AusgangHART®-kompatibelHohe GenauigkeitDrei Port-Isolierung: Eingang/Ausgang/VersorgungHohe Dichte: zwei Kanäle pro GerätSpannung: 24 Vdc nom (18 bis 30 Vdc)Stromverbrauch: 33 mA @ 24 Vdc mit 20 mA outPower Dissipation: 0.90 W @ 24 Vdc mit 20 mA Ausgang bei 250 Ω LastEingangstyp: 4 bis 20 mA, Spannungsabfall ≤ 7 VHART-Impedanz: 225 ΩAusgangstyp: 4 bis 20 mASink-Out-Spannungsbereich: 2 bis 30 VLoad-Bereich: 0 bis 500 ΩStrombegrenzung: 24 mA (bis 450 Ω Last) ≤ max. Strom ≤ 26 mAnsprechzeit: 20 ms (10 bis 90 % Sprungänderung)Kalibriergenauigkeit: ≤ ± 20 μALinearitätsgenauigkeit: ≤ ± 20 μATemp. einfluss: ≤ ± 2 μA/°CPrüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 VOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CGeräte: Zugehörige Geräte und nicht funkende elektrische GeräteMontage: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf Custom Term. BoardGewicht: ca. 115 gAnschluss: über polarisierte steckbare Trennschraubklemmen bis zu 2,5 mm² (13 AWG)Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm
