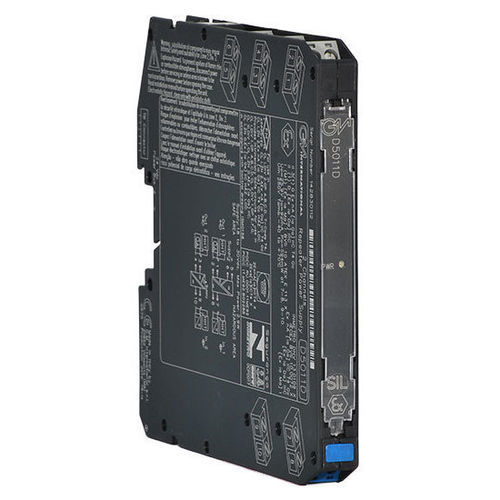

Kommunikations-Repeater D5011D

SchnittstellenStromisoliert

Das Modul Repeater Power Supply D5011 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die Stufe SIL 3 erfordern. Es bietet eine vollständig erdfreie Gleichstromversorgung für die Speisung konventioneller 2-Leiter 4-20-mA-Transmitter, die sich in explosionsgefährdeten Bereichen befinden, und wiederholt den Strom im erdfreien Stromkreis, um eine Last im sicheren Bereich zu steuern. Die Schaltung ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 3 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 24-20 mA Passiver Eingang, QuellenausgangHART®-kompatibelEingangs- und AusgangskurzschlussfestHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitTechnische Daten:Versorgung: Spannung: 24 Vdc nom (18 bis 30 Vdc), verpolungssicher; Stromaufnahme: 90 mA @ 24 Vdc mit 20 mA out, typisch; Verlustleistung: 1.35 W @ 24 Vdc mit 20 mA Ausgang, typisch.Eingang: Typ: 4 bis 20 mA (2 Drähte Tx strombegrenzt ≈ 25 mA), Lesebereich 0 bis 24 mA; Transmitter-Netzspannung: 15,0 V typisch, 14,5 V minimal, @ 20 mA.Ausgang: Typ: 4 bis 20 mA, bei max. 550 Ω Last im Source-Modus (typisch 12 V); Ansprechzeit: 5 ms (0 bis 100 % Schrittänderung).Leistung: Ref. Bedingungen: 24-V-Versorgung, 250-Ω-Last, 23 ± 1 °C Umgebungstemperatur; Kalibrierungsgenauigkeit: ≤ ± 0,1 % FSR; Linearitätsgenauigkeit: ≤ ± 0,05 % FSR; Temperatureinfluss: ≤ ± 0,01 % FSR auf Null/Spanne bei einer Änderung von 1 °C.Isolierung: Prüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.Umweltbedingungen: Betriebstemperatur: -40 bis +70 °C; Lagertemperatur: -45 bis +80 °C.Sicherheitsbeschreibung: Ausrüstung: Zugehörige Geräte und nicht funkende elektrische Geräte; Sicherheitsparameter: Uo = 25,9 V, Io = 92 mA, Po = 594 mW an den Klemmen 7-8, 9-10. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage: Typ: DIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Board; Gewicht: ca. 140 g; Anschluss: über polarisierbare, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG); Abmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Kanäle: 2Status: AKTIV
