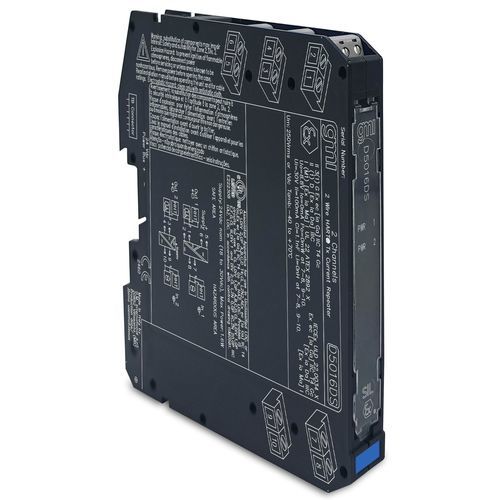

Repeater / SIL 3 D5016DS

KommunikationSchnittstellenStrom

Das Modul Current Repeater D5016 ist eine hochintegrierte Analogeingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 3-Stufe erfordern. Es wiederholt einen 2-Draht-aktiven 4-20-mA-Stromsignaleingang in erdfreier Schaltung zur Ansteuerung einer Last im sicheren Bereich. Das Modul ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 3 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 24-20 mA Quelle-Senke-AusgangHART®-kompatibelHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungHohe Dichte, zwei Kanäle pro EinheitTechnische DatenVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme57 mA @ 24 Vdc mit 20 mA Ausgang, typisch.Verlustleistung1.50 W @ 24 Vdc mit 20 mA-Ausgang bei 250 Ω Last und 24 Vdc-Ausgangsversorgung für Sink-Modelle, typisch.InputType4 bis 20 mA (separat gespeister Eingang, Spannungsabfall ≤ 7 V), Lesebereich 0 bis 22 mA.HART-Impedanz225 Ω, typisch.OutputType4 bis 20 mA.Sink-Out-Spannungsbereich2 bis 30 V.Lastbereich0 bis 500 Ω, mit konventionellem Tx-Eingang 250 Ω nom (160 bis 500 Ω), mit Smart-Tx-Eingang.Strombegrenzung24 mA (bis 450 Ω Last) ≤ max. Strom ≤ 26 mA.Ansprechzeit20 ms (10 bis 90 % Sprung).LeistungsRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 20 μA.Linearitätsgenauigkeit≤ ± 20 μA.Temperatureinfluss≤ ± 2 μA/°C.IsolationPrüfspannungI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturTemperaturgrenzen -40 bis +70 °C.Lagertemperaturgrenzen -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und funkenfreie elektrische Ausrüstung.SicherheitsparameterUo = 8,8 V, Io = 0 mA, Po = 0 mW an den Klemmen 7-8, 9-10 Ui = 30 V, Ii = 100 mA, Ci = 1,1 nF, Li = 0 nH an den Klemmen 7-8, 9-10MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus oder auf Custom Term. Gewicht: ca. 115 g.AnschlussDurch polarisierte, steckbare, trennbare Schraubklemmenblöcke für Anschlüsse bis zu 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: ACTIVKanäle: 2ZertifizierungenATEX: UL ATEX D5016 Serie Englisches Zertifikat (Europa, UL 22 ATEX 2892X, UL, 2022-12-19)Ex: D5000 CCC Zertifikat für China (China, 2020322316000978, NEPSI, 2025-06-23)Ex: EAC Ex Zertifikat für D5000 Serie (Eurasische Gemeinschaft, ЕАЭС RU С-IT.AA87.В.01310/24, CCVE, 2024-06-13)Ex: UL-cUL D5016 Divisions and Zones (Nordamerika, E222308-20221220, UL, 2022-12-28)IECEx: UL IECEx D5016 Series English Certificate (International, IECEx ULD 22.0034X, UL, 2022-12-19)SIL: TUV IT 25 SIL 0609 A SIL-Zertifikat Zusammenfassung (International, TUV IT 25 SIL 0609 A, TUV_SUD, 2025-07-29)KonformitätserklärungenEU-Konformitätserklärung für D5016Konformitätserklärung für G3-KonformitätMerkmale / Technische DatenProdukt: D5016DTyp: I.S. SIL3 2-Wire Active HART® Tx Current RepeaterKanäle: 2Eingang: 4-20 mA, HART-kompatibelAusgang: 4-20 mA, Quelle-SenkeMontage: DIN-Schiene 35 mmIsolierung: Drei Anschlüsse (Eingang/Ausgang/Versorgung)Betriebstemperatur: -40 bis +70 °CAbmessungen: 12.5 x 123 x 120 mmGewicht: ~115 gStatus: AKTIV
