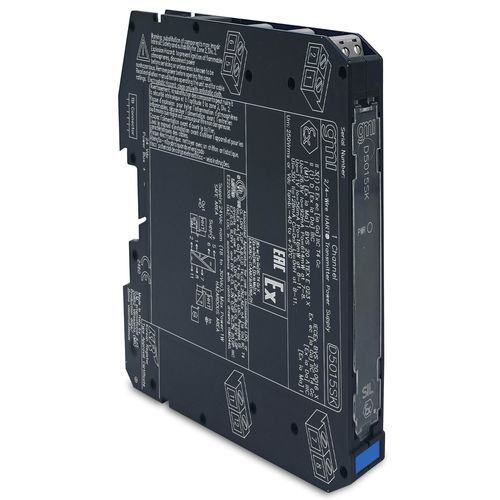

Kommunikations-Repeater D5015SK

SchnittstellenStromATEX

Das Modul Repeater Power Supply D5015 ist eine hochintegrierte analoge Eingangsschnittstelle, die sich für Anwendungen eignet, die in sicherheitsrelevanten Systemen für Hochrisikoindustrien die SIL 2-Stufe erfordern. Es bietet eine vollständig erdfreie Gleichstromversorgung für die Speisung konventioneller 2-Leiter 4-20 mA, aktiv oder passiv, Transmitter, die sich in explosionsgefährdeten Bereichen befinden, und wiederholt den Strom im erdfreien Stromkreis, um eine Last im sicheren Bereich zu steuern. Die Schaltung ermöglicht bidirektionale Kommunikationssignale für HART®-Geräte.SIL 2 / SC 3Eingang aus Zone 0/Div. 1Installation in Zone 2/Div. 24-20 mA Aktiv-Passiv-Eingang, Quelle-Senke-AusgangHART®-kompatibelEingangs- und AusgangskurzschlussfestHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungVersorgungSpannung24 Vdc nom (18 bis 30 Vdc), verpolungssicherStromaufnahme40 mA @ 24 Vdc mit 20 mA Ausgang, typisch.Verlustleistung1,0 W @ 24 Vdc mit 20 mA Ausgang, typisch.InputType4 bis 20 mA (2 Drähte Tx strombegrenzt ≈ 25 mA), Lesebereich 0 bis 24 mA.Transmitter line voltage16.5 V minimum @ 20 mA.OutputType4 bis 20 mA, on max. 600 Ω Last im Quellenmodus; V min. 2 V @ 0 Ω Last V max. 30 V im Sink-Modus (max. Lastwiderstand 600 Ω), strombegrenzt bei ≈ 25 mA.Ansprechzeit5 ms.LeistungsRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 20 μA.Linearitätsgenauigkeit≤ ± 10 μA.Temperatureinfluss≤ ± 2 μA/°C.IsolationPrüfspannungI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; I.S. In/I.S. In 500 V; Out/Supply 500 V; Out/Out 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und funkenfreie elektrische Ausrüstung.SicherheitsparameterUo = 26,8 V, Io = 92 mA, Po = 614 mW an Klemmen 7-8. Uo = 1,1 V, Io = 56 mA, Po = 16 mW an den Klemmen 8-11. Ui = 30 V, Ii = 128 mA, Ci = 0 nF, Li = 0 nH an den Klemmen 8-11. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypDIN-Schiene 35 mm, mit oder ohne Power Bus oder auf kundenspezifischer Term. Board.Gewichtca. 130 g.AnschlussDurch polarisierte, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis 2,5 mm² (13 AWG).AbmessungenBreite 12,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: AKTIVKanäle: 1Produktlebenszyklus-Richtlinie: ENZertifizierungen: ATEX, EMC, Ex, IECEx, Maritim, Metrologisch, SILDokumentation verfügbar: Datenblatt, Betriebsanleitung, Sicherheitshandbuch, Steuerzeichnung, KonformitätserklärungenKompatibel mit Zubehör der Serie D5000Technische Daten:Spannung: 24 Vdc nom (18 bis 30 Vdc)Stromaufnahme: 40 mA bei 24 Vdc mit 20 mA AusgangVerlustleistung: 1.0 W @ 24 Vdc mit 20 mA AusgangEingangstyp: 4 bis 20 mA (2 Drähte Tx strombegrenzt ≈ 25 mA)Transmitter-Netzspannung: mindestens 16,5 V bei 20 mAAusgangstyp: 4 bis 20 mA, max. 600 Ω Last im QuellenmodusAnsprechzeit: 5 msKalibriergenauigkeit: ≤ ± 20 μALinearitätsgenauigkeit: ≤ ± 10 μA/°CTemperatureinfluss: ≤ ± 2 μA/°CPrüfspannung: I.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kVOBetriebstemperatur: -40 bis +70 °CLagertemperatur: -45 bis +80 °CMontage: DIN-Schiene 35 mmGewicht: ca. 130 gAbmessungen: Breite 12,5 mm, Tiefe 123 mm, Höhe 120 mm
